Project Description

MI3325 MultiServicer XD多功能安规综合测试仪适合开关柜、控制柜、焊接设备安规测试。是一款坚固、可靠、适合多种工业环境使用的安规综合测试仪。可满足如下测试需求:

?机械安全

?低压开关设备和控制装置安全性

?便携式设备的安全性(操作规范)

?弧焊设备的安全性

进行机器安全测试,可测试交流供电电压小于1000 V,频率小于200 Hz或直流供电电压小于500 V的电气设备或电机部件。

测试开关设备和控制装置。开关柜的保护电路是保护系统的重要组成部分,尤其是在采用中性保护、剩余电流保护等保护措施时更是如此。保护电路的有效性必须进行验证,这样可防止开关设备和控制装置组件发生故障(内部故障);防止由于外部电路(输出电路)和组件(外部故障)的故障造成的后果。

选用三相适配器用于测试三相供电的电气设备。美翠公司提供了A 1322和A 1422两种三相测试适配器,用于测试三相供电的电气设备,可以测试:三相泄漏测试、三相电源测试、三相极性测试、三相P-RCD测试。

测试电弧/焊接设备,定期检查和维修后的测试程序,以确保电气安全。 MI 3325与A 1422 三相适配器相配合,支持一些测试,例如:保护导体电阻、一次焊接泄漏、焊接泄漏、焊接绝缘、空载电压、目测和功能检查。

定制的的视觉和功能检查。由于进行PAT测试的技术人员和工程师还必须对灭火器、应急灯、烟雾传感器等不同类型的非电动设备进行检查、报告和认证。美翠(在MESM PC软件中)实现了一种名为“自定义视觉和功能检查”的功能。该功能使用户能够创建自定义的检查列表,该列表可以上传到检测人员,然后用于专业认证??。

多用户账户MI3325允许创建多个用户帐户,以防止未经授权个人使用仪器。登录的主要目的是确保由特定用户执行的测量具有自己的签名。这将启用向后可追溯性和特定设备由登录用户测试的证明。用户信息是自动传输到PC软件,并将其存档。

自动顺序测试功能 AUTO SEQUENCE自动顺序测试功能是具创新性的功能之一,结合彩色触摸屏和MESM软件将这一功能提升到了一个新的水平。用户可以选择预定义AUTOSEQUENCE, 为特定应用而开发,符合电气安装安全专用程序。用户还可以使用我们的自动序列编辑器创建自己的自定义序列。该工具可以创建包括注释、电线图、图片和自定义视觉或功能检查在内的序列。

多级内存管理器。先进的内存管理器为用户提供了多种可能性:内存结构的第一级从工作区管理器开始,工作区管理器基本上是一个存储不同项目的位置,称为工作空间,从这里开始,用户可以开始创建自定义的多级结构,每个结构单元都有添加特殊参数的可能性。

支持多种读写设备该仪器支持多种用于扫描/读取和写入的外围附件,其中包括不同类型的打印机(便携式、台式、充电式、蓝牙或有线)和不同类型的读写器(条形码/QR扫描仪和NFC读取器/写入器)

测量功能

?连续性测试(2线法和4线法):测试电流0.2A,4A,10A,25A,(电压降用10A测试);

?交流耐压测试,测试电压100V – 5000V可调,最大功率250VA;

?绝缘电阻测试(Riso,Riso-S),测试电压50V,100V,250V,500V,1000V(直流);

?泄漏电流测试,(Isub,Isub-S)110V交流,230V交流;

?Z回路 – 故障回路阻抗和预期故障电流(Ipsc,Ulpe,UC(P));

?Zs rcd – 故障回路阻抗和系统中的预期故障电流RCD(Ipsc,pe,Uc(P));

?Z线 – 线路阻抗和预期短路电流(Ipsc,Uln);

?功能测试(功率P / S / Q,电压,电流,功率因数,频率,ThdU,ThdI,PF);

?触摸漏电流测试, RCD测试(RCD Uc,RCD t,RCD I);

?差分漏电流;

?PE漏电流;

?极性;

?钳型电流测试;

?电压,频率,相位旋转测试;

?压敏电阻测试;

?电压降;

?放电时间。

主要特点

?11厘米高分辨率彩色触摸屏。

?双重操作:键盘和触摸屏使用户能够以他们喜欢的方式控制仪器。

?预定义的AUTOSEQUENCE:启用用户对所选设备的测试序列的简单和快速执行。

?支持RCD测试:所有仪器支持A,AC,B,B +和F测试的RCD。

?焊接设备的测试 (仅与A 1422结合使用):MI3255支持测试焊接设备

?符合IEC / EN 60974-4。

?功能检查。

?目视检查。

?定制检查(视觉和功能性的)。

?内置帮助屏幕,可在现场进行参考。

?内置熔断器表,用于自动评估线路/回路阻抗结果。

? 实时监控所有3个电压。

?Hi-pot交流耐压测试:高压AC(5kV @ 250VA)。

?连续性:4线式连续性测试可选择的测试电流(0.2 A,4 A,10A,25A)实现精确测量。

?通讯: RS232,USB,以太网和蓝牙通信,可以 下载上传和遥控仪器。

?多系统测试:仪器可用于TT,TN,IT和115 V电源系统。

?自动RCD测试程序(RCD AUTO)。

?自动阻抗测试程序(Z AUTO)。

?根据选定的区域进行过滤。

?大容量内存:支持microSD存储卡,已经有8 GB卡集成在仪器中可以扩展到32 GB。

?PC SW Metrel ES Manager:支持用户自定义设置AUTOSEQUENCE s,专业测试用于存档的报告和数据传输。

应用

?工厂机械安全测试,

?工业安全测试,

?定期安全测试,

?生产线安全测试,

?便携式设备安全测试,

?弧焊设备安全测试,

?开关设备,控制装置,安全测试。

技术参数:

功能测试范围分辨率精度
连续性测试 ? (二线法、四线法, 测试电流0.2A, 4A, 10A, 25A)
– R0.00 Ω … ? 19.99 Ω

20.0 Ω … ? 99.9 Ω

100.0 Ω … ? 199.9 Ω

200 Ω … ? 999 Ω

0.01 Ω

0.1 Ω

0.1 Ω

1 Ω

±(2 % 读数 + 2 D)

±(3 % 读数)

±(5 % 读数)

电压降 (Iout = 10 A)
-??U0.00 Ω … ? 19.99 Ω

20.0 Ω … 99.9 ? Ω

0.01 Ω

0.1 Ω

±(2 % 读数 + 5 D)

±(3 % 读数)

HVAC交流耐压测试,?电压可调?
– 电压 (AC)0 V … 1999 ? V

2.00 kV … ? 5.99 kV

1 V

10 V

±(3 % 读数)

±(3 % 读数)

– 电流0.0 mA … ? 49.9 mA** / 99.9 mA*0.1 mA±(3 % 读数 + 3 D)
– 阻性电流0.0 mA … ? 49.9 mA** / 99.9 mA*0.1 mA
– 容性电流-49.9 mA … ? 49.9 mA**

-99.9 mA … ? 99.9 mA*

0.1 mA

0.1 mA

– 短路电流> 200 mA
– 输出功率250 VA max
绝缘电?(250 V, 500 V),?绝缘电– S (250 V, 500 V), Riso – ? PAT / Riso –?焊接
– ? Riso/Riso-s0.08 MΩ … ? 19.99 MΩ

20.0 MΩ … ? 99.9 MΩ

100.0 MΩ … ? 199.9 MΩ

0.01 MΩ

0.1 MΩ

0.1 MΩ

±(3 % 读数 + 2 D)

±(5 % 读数)

±(10 % 读数)

– 输出电压0 V … 600 ? V1 V±(3 % 读数 + 2 D)
绝缘电(500 V and 1000 V) ISO ? installation
– Riso0.15 MΩ … ? 19.99 MΩ

20.0 MΩ … ? 199.9 MΩ

200.0 MΩ … ? 999 MΩ

0.01 MΩ

0.1 MΩ

1 MΩ

±(5 % 读数 + 3 D)

±(5 % 读数)

±(10 % 读数)

– 输出电压0 V … 1200 ? V1 V±(3 % 读数 + 3 D)
绝缘电(50 V, 100 V and 250 V) ? ISO Installation
– Riso0.15 MΩ … ? 19.99 MΩ

20.0 MΩ … ? 99.9 MΩ

100.0 MΩ … ? 199.9 MΩ

0.01 MΩ

0.1 MΩ

0.1 MΩ

±(5 % 读数 + 2 D)

±(10 % 读数)

±(20 % 读数)

– 输出电压0 V … 300 ? V1 V±(3 % 读数 + 3 D)
测量范围? ? 0.15 MΩ … 999 MΩ
替代泄露 (Isub, Isub-S), 开路电压, 110 V a.c., 230 V a.c.
– Isub

– Isub s

0.02 mA … ? 1.99 mA

2.00 mA … ? 19.99 mA

0.01 mA

0.01 mA

±(3 % 读数 + 3 D)

±(5 % 读数)

差分泄漏电流
– Idiff0.010 mA … ? 1.999 mA

2.00 mA … ? 19.99 mA

0.001 mA

0.01 mA

±(3 % 读数 + 10 D)

±(5 % 读数)

PE泄漏电流
– Ipe0.010 mA … ? 1.999 mA

2.00 mA … ? 19.99 mA

0.001 mA

0.01 mA

±(3 % 读数 + 3 D)

±(5 % 读数)

接触泄露电流
– Itou0.010 mA … ? 1.999 mA

2.00 mA … ? 19.99 mA

0.001 mA

0.01 mA

±(3 % 读数 + 3 D)

±(5 % 读数)

工作范围? 0.010 mA ….. 19.99 mA
功率
– P (有功功率)0.00 W … ? 19.99 W

20.0 W … ? 199.9 W

200 W … ? 1999 W

2.00 kW … ? 3.70 kW

0.01 W

0.1 W

1 W

10 W

±(5 % 读数 + 5 D)

±(5 % 读数)

±(5 % 读数)

±(5 % 读数)

– S (视在功率)0.00 VA … ? 19.99 VA

20.0 VA … ? 199.9 VA

200 VA … ? 1999 VA

2.00 kVA … ? 3.70 kVA

0.01 VA

0.1 VA

1 VA

10 VA

±(5 % 读数 + 10 D)

±(5 % 读数)

±(5 % 读数)

±(5 % 读数)

– Q (无功功率)0.00 VAr … ? 19.99 VAr

20.0 VAr … ? 199.9 VAr

200 VAr … ? 1999 VAr

2.00 kVAr ? … 3.70 kVAr

0.01 VAr

0.1 VAr

1 VAr

10 VAr

±(5 % 读数 + 10 D)

±(5 % 读数)

±(5 % 读数)

±(5 % 读数)

– PF? 功率因数0.00 i … ? 1.00 i

0.00 c … ? 1.00 c

0.01

0.01

±(5 % 读数 + 5 D)

±(5 % 读数 + 5 D)

– THDU 电压畸变率0.0 % … ? 99.9 %0.1%±(5 % 读数 + 5 D)
– THDI 电流畸变率0 mA … 999 ? mA

1.00 A … ? 16.00 A

1 mA

0.01 A

±(5 % 读数 + 5 D)

±(5 % 读数)

– Cos Φ0.00i … ? 1.00i

0.00c … ? 1.00c

0.01

0.01

±(5 % 读数 + 5 D)
– U0.1 V … ? 199.9 V

200 V … ? 264 V

0.1

1 V

±(3 % 读数 + 10 D)

±(3 % 读数)

– I0 mA … 999 ? mA

1.00 A … ? 16.00 A

1 mA

0.01 A

±(3 % 读数 + 5 D)

±(3 % 读数)

RCD测试?/?AC, A, F, B, B+ / RCD type ? (非延, S?, PRCD, PRCD-K, PRCD-S)
– IΔ –跳闸电流0.2 xIΔN … 1.1 xIΔN (AC type);

0.2 xIΔN … 1.5 xIΔN (A type, IΔN≥30 mA);

0.2 xIΔN … 2.2 xIΔN (A type, IΔ=N<30 mA);

0.2 xIΔN … 2.2 xIΔN (B type)

0.05 xIΔN±0.1 xIΔN
– Uc –接触电压0.0 V … ? 19.9 V

20.0 V … ? 99.9 V

0.1 V(-0 % / +15 ? %) 读数 ± 10 D

(-0 % / +15 ? %) 读数

UCIΔN –接触电压
– Uc IΔ0.0 V … ? 19.9 V

20.0 V … ? 99.9 V

0.1 V(-0 % / +15 ? %) 读数 ± 10 D

(-0 % / +15 ? %) 读数

– t ΔN –动作时间0.0 ms … ? 40.0 ms

0.0 ms … ? max. time*

* 最大时间参考用户手册

0.1 ms±1 ms

±3 ms

动作时间
– t IΔ0 ms … 300 ? ms1 ms±3 ms
极性,测试电压(正常)<50 V /测试电压(有效)电压

在主动测试期间测试设备的功耗……< 25 VA

用钳表测试流(使用1000:1的真有效)
– I

– Idiff

– Ipe

不考虑电流互感器的精度。

不考虑电流钳的频率范围。

0.00 mA … ? 9.99 mA

10.0 mA … ? 99.9 mA

100 mA … ? 999 mA

1.00 A … ? 9.99 A

10.0 A … ? 24.9 A

0.01 mA

0.1 mA

1 mA

0.01 A

0.1 A

±(5 % 读数 + 10 D)

±(5 % 读数 + 5 D)

电压?(线端口电压监测?(10?… 550 V) + 相位旋转)
– TRMS (14 … ? 500 Hz)

Uln, Ulpe, ? Unpe,

U1pe, U2pe, ? U12, U13, U23

0 V … 550 V1 V±(2 % 读数 + 2 D)
– 频率0.00 Hz … ? 9.99 Hz

10.0 Hz … ? 499.9 Hz

0.01 Hz

0.1 Hz

±(0.2 % 读数 + 1 D)
测试
– DC 直流0 V … 1000 V1 V±(3 % 读数 + 3 D)
– AC 交流0 V … 625 V1 V根据直流电压的精度
R low –接地阻和等位测试
– R0.16???… 19.99??

20.0???… 199.9??

200???… 1999??

0.01??

0.1??

1??

±(3 % 读数 + 3 D)

±(5 % 读数)

±(5 % 读数)

测量范围 0.16 ? … 1999 ?
– R+,R-0.0???… 199.9??

200???… 1999??

0.1??

1??

±(5 % 读数 + 5 D)

±(5 % 读数 + 5 D)

开路电压

测量电流测试引线补偿

6.5 Vdc … ? 18 Vdc

min. 200 mA ? into load resistance of 2??

up to 5??

阻抗 Z loop, (L-PE,?测试电?@ 230V … 20A (10ms))
– Z –故障回路阻抗0.00???… 9.99??

10.0???… 99.9??

100???… 999??

1.00 k??… 9.99 k?

0.01??

0.1??

1??

10??

±(5 % 读数 + 5 D)

±(10 % 读数)

±(10 % 读数)

±(10 % 读数)

测量标准 0.12 ? … 9.99 k?
阻抗Zs rcd, L-PE
– Z – Zs Rcd0.00???… 9.99??

10.0???… 99.9??

100???… 999??

1.00 k??…. 9.99 k?

0.01??

0.1??

1??

10??

±(5 % 读数 + 12 D)

±(5 % 读数 + 12 D)

±(10 % 读数)

±(10 % 读数)

测量标准? 0.46 Ohm … 9.99 kOhm for Itest = normal and 0.48 Ohm ? … 9.99 kOhm for Itest = low.
– Ipsc –预期故障短路电流0.00 A … ? 9.99 A

10.0 A … ? 99.9 A

100 A … 999 ? A

1.00 kA … ? 9.99 kA

10.0 kA … ? 23.0 kA

0.01 A

0.1 A

1 A

10 A

100 A

根据故障环路阻抗的精度
– Ulpe – ? Voltage0 V … 550 V

20.0 V … ? 99.9 V*

* for Z – Zs ? Rcd function

1 V

0.1 V

±(2 % 读数 + 2 D)
阻抗 Z line (L-L, L-N,测试电流 @ 230V … 20A (10ms))
– Z Line阻抗0.12???… 9.99??

10.0???… 99.9??

100???… 999??

1.00 k??… 9.99 k?

0.01??

0.1??

1??

10??

±(5 % 读数 + 5 D)

±(5 % 读数 + 5 D)

± 10 % 读数

± 10 % 读数

– Ipsc – 预期故障电流0.00 A … ? 0.99 A

1.0 A … 99.9 ? A

100 A … 999 ? A

1.00 kA … ? 99.99 kA

100 kA … 199 ? kA

0.01 A

0.1 A

1 A

10 A

1000 A

根据线路阻抗的精度
– Uln – ? Voltage0 V … 550 V1 V±(2 % 读数 + 2 D)
电压降 (Zref 0.00 Ω … 19.99 Ω, 测试电流 @ 230V … 20A (10ms))
-dU – 电压降0.0 % … 99.9 ? %0.1 %Consider ? accuracy of line resistance

measurement ? (s)

放电时间
– t – 放电时间0.0 s … ? 10.0 s0.1 s±(5 % 读数 + 2 D)
-上-峰值电压

阈值电压:34 V、60 V、120 V

0 V … 550 ? V1 V±(5 % 读数 + 3 D)
一般数据
供电电源110 V / 230 ? V AC, 50 Hz / 60 Hz
最大功耗300 VA (主电源无负载)
最大容量10 A 连续, 16A 短时间测试, 1.5 kW 电机
测试类别
电源测试插座,IEC测试插座CAT II / ? 300V
TC1 测试插座, (C1,C2,P1,P2,P)CAT III / ? 300 V
保护分类
防护等级IP 54 (封闭式外壳), IP 40 (开放式外壳), IP 20 (主电源插座)
通讯
存储取决于SD卡大小
RS232接口两个DB9端口 (RS 232-1(PC), RS 232-2)
输入/输出24 Vmax (DB9 ? connector, 2X)
USB 2.0标准USB? B型
蓝牙Class 2
以太网动态IP (DHCP)
显示彩色TFT显示屏,4.3英寸,480 x ? 272像素
尺寸(长x宽x高)420 x 325 x ? 180 mm / 420 x 325 x 250 mm (附件)
重量13.3公斤/15.1公斤(附件)

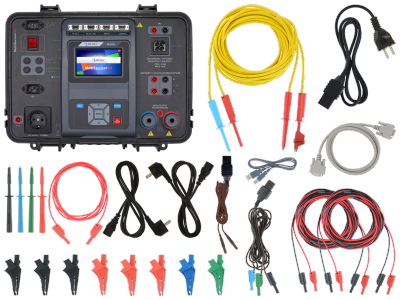

主机

高压测试线 2根

电源线 1根

IEC电源线 1根

残压测试电源线 1根

插头测试线 1根

3米三线法测试线 1根

2.5米连续性测试线 2套

1.5米红色测试线 1根

黑红绿蓝测试插头 各1根

绿蓝鳄鱼夹各 1个

黑红鳄鱼夹 各3个

RS232通讯电缆 1个

USB通讯电缆 1个

校验报告及光盘 1份

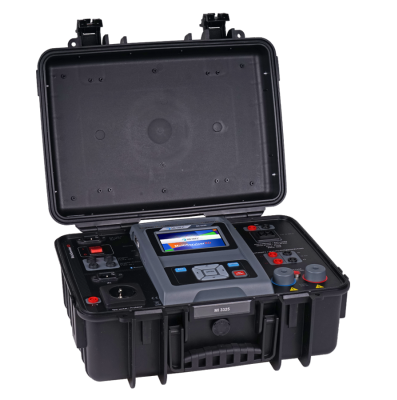

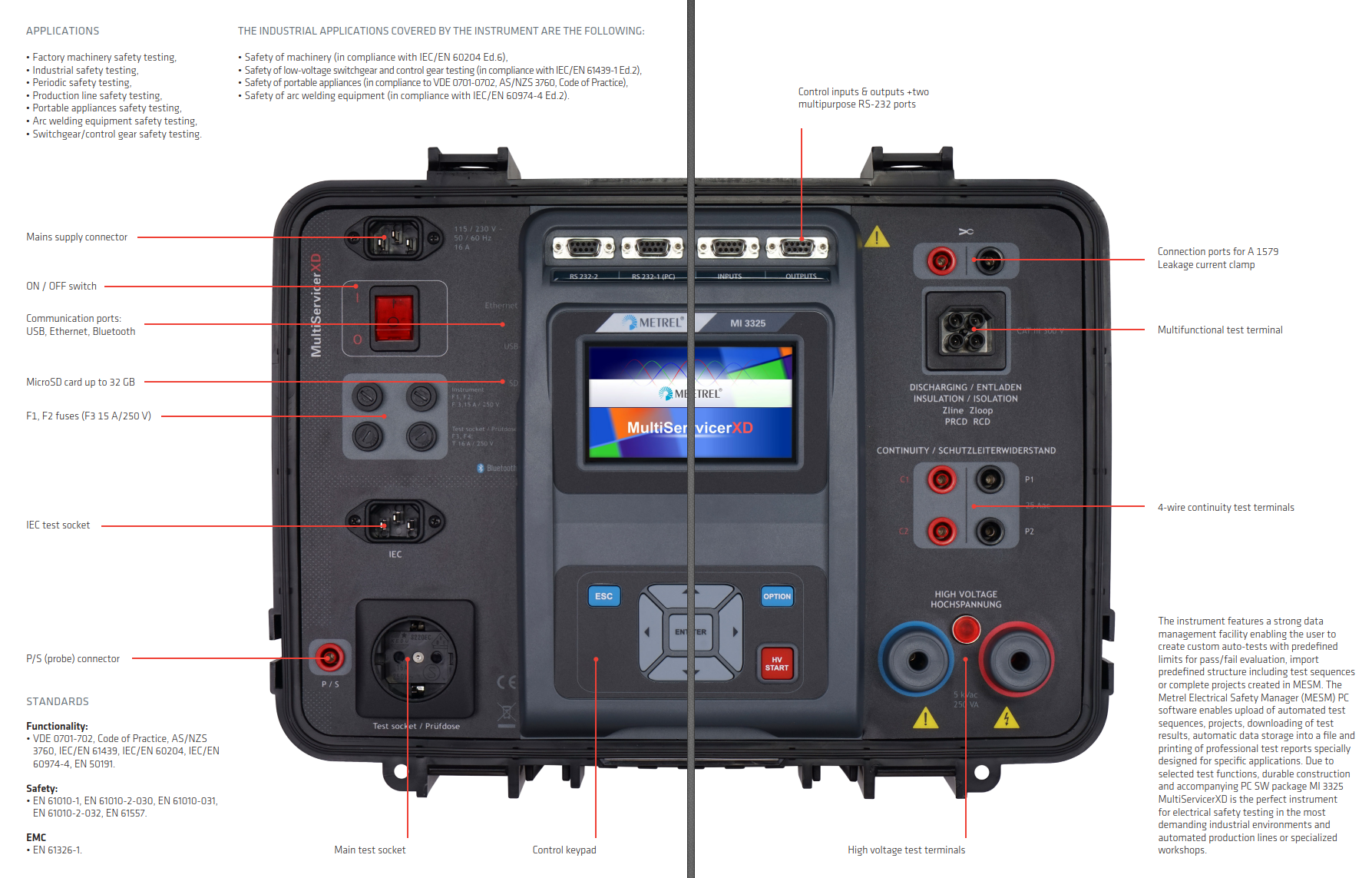

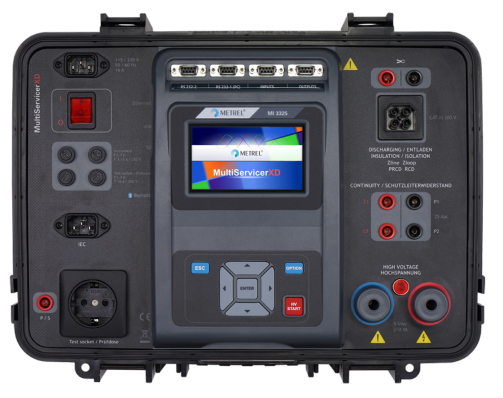

MI 3325 MultiServicerXD

Machine and switchboard testers

The MI 3325 MultiServicerXD is a top-of-the-line multifunctional instrument covering diverse industrial applications, where ruggedness and reliability are a must. In Metrel range of the instruments it is introduced as a successor of MI 3321 MultiServicerXA. The new platform integrated in the MI 3325 MultiServicerXD features support for colour touch screen technology, advanced memory organizer including large SD card storage media and state of the art AUTOSEQUENCE s.
  • Continuity (2-wire & 4-wire), 0.2 A, 4 A, 10 A, 25 A + voltage drop @ 10 A;
  • HV AC, HV AC programmable 100 V – 5000 V;
  • Insulation resistance (Riso, Riso-S) 50 V, 100 V, 250 V, 500 V, 1000 V (DC);
  • Sub-leakage current, (Isub, Isub-S) 110 V (AC), 230 V (AC);
  • Z loop – fault loop impedance and prospective fault current (Ipsc, Ulpe, Uc(P));
  • Zs rcd – fault loop impedance and prospective fault current in system with RCD (Ipsc, pe, Uc(P));
  • Z line – line impedance and prospective short-circuit current (Ipsc, Uln);
  • Functional test (power P/S/Q, voltage, current, cos fi, frequency, ThdU, ThdI, PF);
  • Touch leakage current;
  • RCD testing (RCD Uc, RCD t, RCD I);
  • Differential leakage current;
  • PE leakage current;
  • Polarity;
  • Clamp current;
  • Voltage, Frequency, phase rotation;
  • Varistor test;
  • Voltage drop;
  • Discharging time.
  • Touch screen: high resolution colour touch screen, 4.3” TFT.
  • Double manipulation: keyboard and touch screen enable the user to control the instrument in any manner they like.
  • Pre-defined AUTOSEQUENCE s: enable the user simple and quick execution of test sequence for the chosen device.
  • Support for RCD testing: A, AC, B, B+ and F RCDs.
  • Testing of welding equipment (only in combination with A 1422): MultiServicerXD support testing of welding equipment in accordance with IEC/EN 60974-4.
  • Functional inspections.
  • Visual inspections.
  • Custom inspections (visual and functional).
  • Built-in help screens for referencing on site.
  • Built-in fuse tables for automatic evaluation of the line / loop impedance result.
  • Monitoring of all 3 voltages in real-time.
  • Hi-pot: high voltage AC (5 kV @ 250 VA).
  • Continuity: 4 – wire continuity test with selectable test current (0.2 A, 4 A, 10 A, 25 A) enabling precise measurements.
  • Communication: RS-232, USB, Ethernet and Bluetooth communication ports enabling downloading, uploading and remote control over instrument.
  • Multi-system testing: the instrument can be used on TT, TN, IT and 115 V supply systems.
  • Automated RCD testing procedure (RCD AUTO).
  • Automated impedance testing procedure (Z AUTO).
  • Measurement filtering according to the selected area group.
  • Large memory: support for microSD memory cards, 8 GB card already integrated in the instrument, although that can be expanded to 32 GB.
  • PC SW Metrel ES Manager: enables creation of test structures, user-defined AUTOSEQUENCE s, professional test reports and data transfer for archiving.

Software

  • PC SW Metrel ES Manager: enables creation of test structures, user-defined AUTOSEQUENCE s, professional test reports and data transfer for archiving.

Technical data

  • Dimensions (w x h x l): 420 x 325 x 180 mm / 420 x 325 x 250 mm (with accessories)
  • Mass: 13.3 kg / 15.1 kg (with accessories)

MI 3325 Standard set

  • Instrument MI 3325 MultiServicerXD
  • HV test lead with test probe
  • HV test lead with crocodile
  • Mains cable
  • IEC test cable
  • Residual voltage test cable
  • Plug test cable
  • 3-wire test lead, 3 m
  • Continuity test lead, 2.5 m, 2 pcs
  • Test lead, red, 1.5 m
  • Test probe, 4 pcs (black, red, green, blue)
  • Crocodile clip, green
  • Crocodile clip, blue
  • Crocodile clip, black, 3 pcs
  • Crocodile clip, red, 3 pcs
  • Calibration certificate
  • RS-232 cable
  • USB cable
  • Short instruction manual
  • CD with instruction manual (full version)
  • PC SW Metrel ES Manager BASIC *
  • Protective bag for accessories
