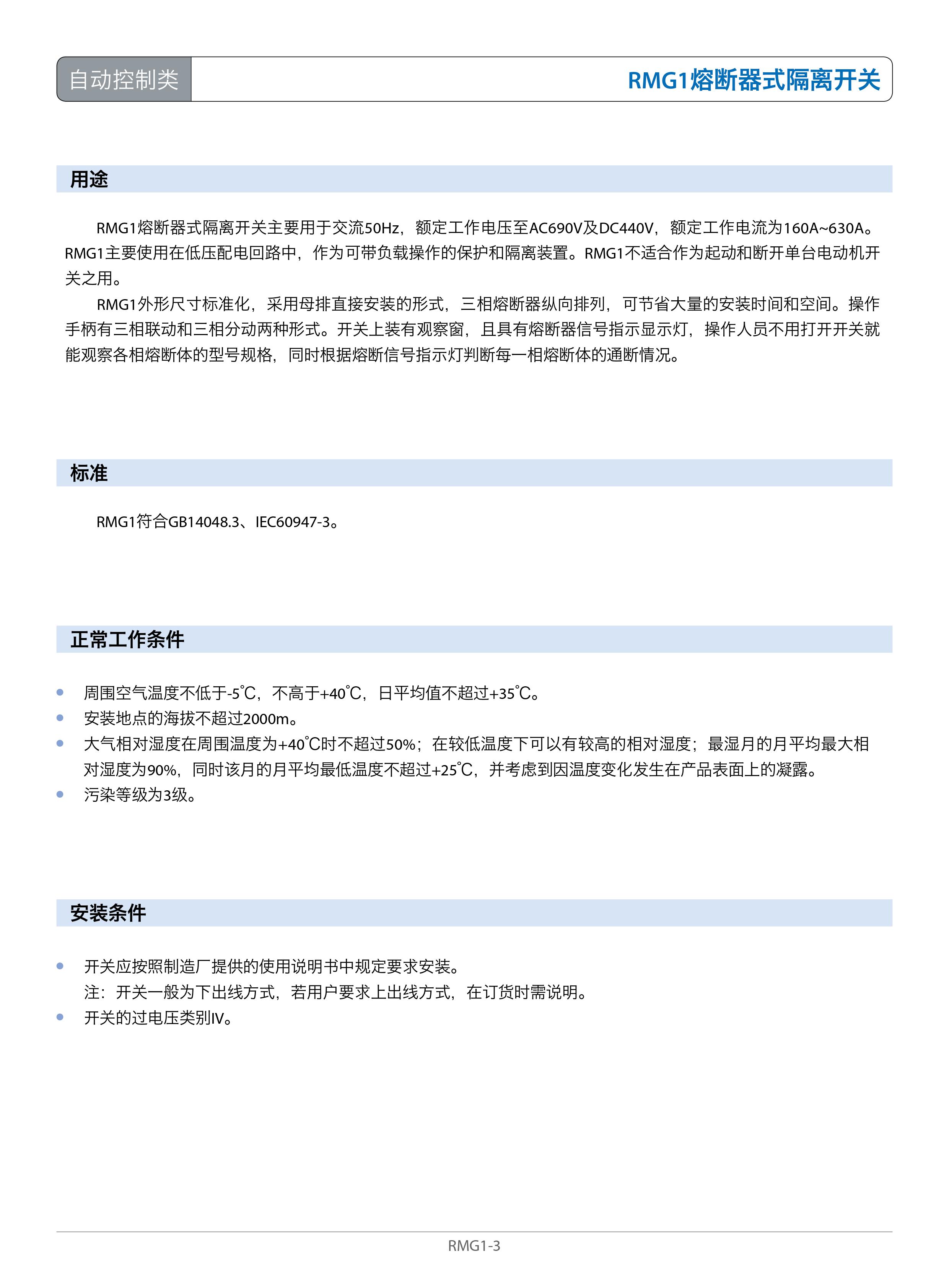

用途
RMG1熔断器式隔离开关主要用于交流50Hz, 额定工作电压至AC690V及DC440V, 额定工作电流为160A~630A。RMG1主要使用在低压配电回路中,作为可带负载操作的保护和隔离装置。 RMG1不适合作为起动和断开单台电动机开关之用。

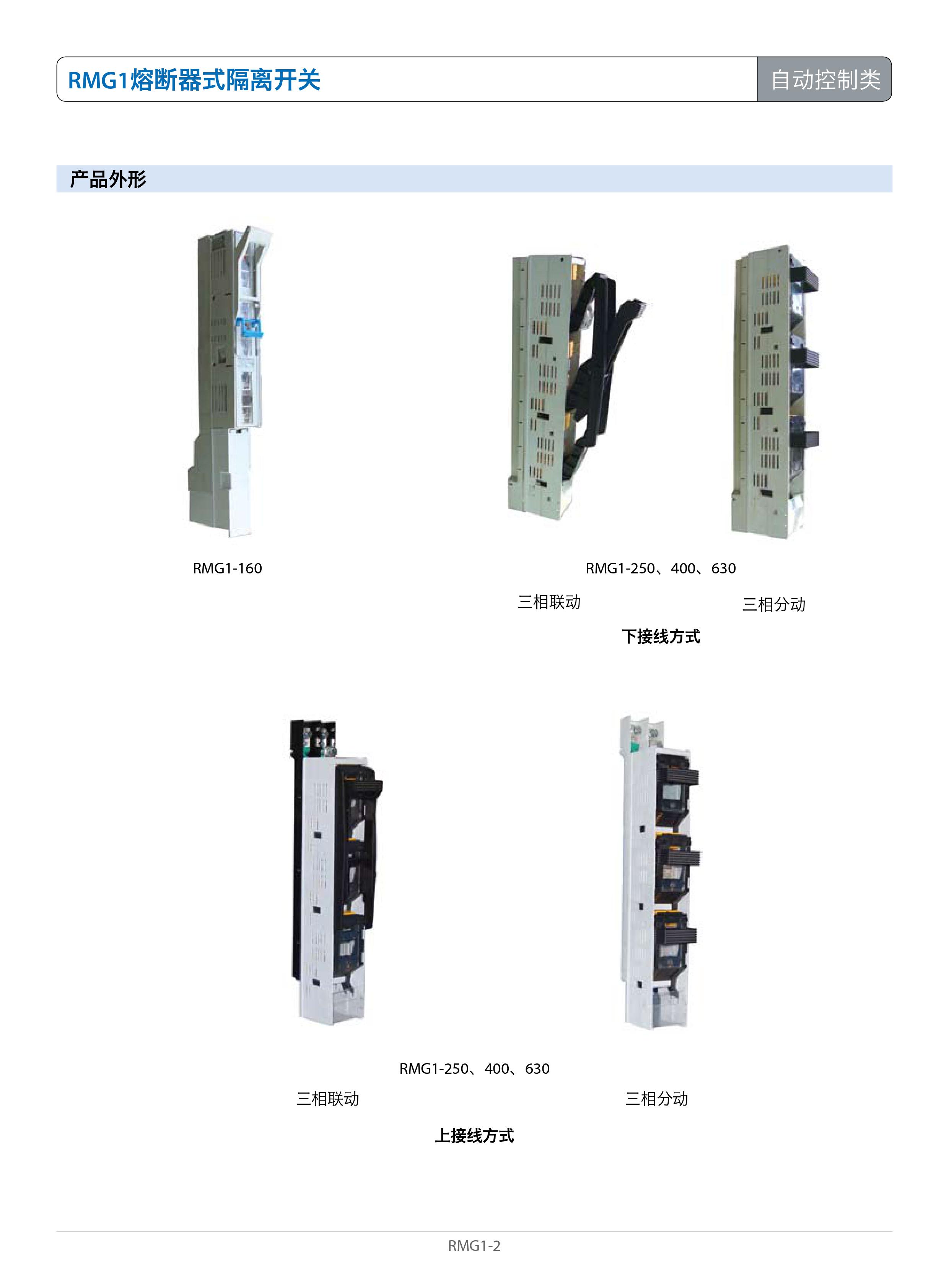

RMG1外形尺寸标准化, 采用母排直接安装的形式, 三相熔断器纵向排列, 可节省大量的安装时间和空间。 操作手柄有三相联动和三相分动两种形式。 开关上装有观察窗, 且具有熔断器信号指示显示灯, 操作人员不用打开开关就能观察各相熔断体的型号规格, 同时根据熔断信号指示灯判断每一相熔断体的通断情况。
正常工作条件
周围空气温度不低于-5℃, 不高于+40℃, 日平均值不超过+35℃。
安装地点的海拔不超过2000m。
大气相对湿度在周围温度为+40℃时不超过50%; 在较低温度下可以有较高的相对湿度; 最湿月的月平均最大相对湿度为90%, 同时该月的月平均最低温度不超过+25℃, 并考虑到因温度变化发生在产品表面上的凝露。
污染等级为3级。
安装条件
开关应按照制造厂提供的使用说明书中规定要求安装。
注: 开关一般为下出线方式, 若用户要求上出线方式, 在订货时需说明。
开关的过电压类别IV。

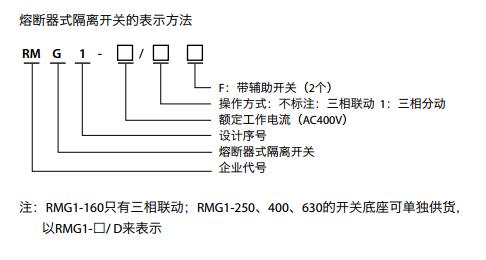

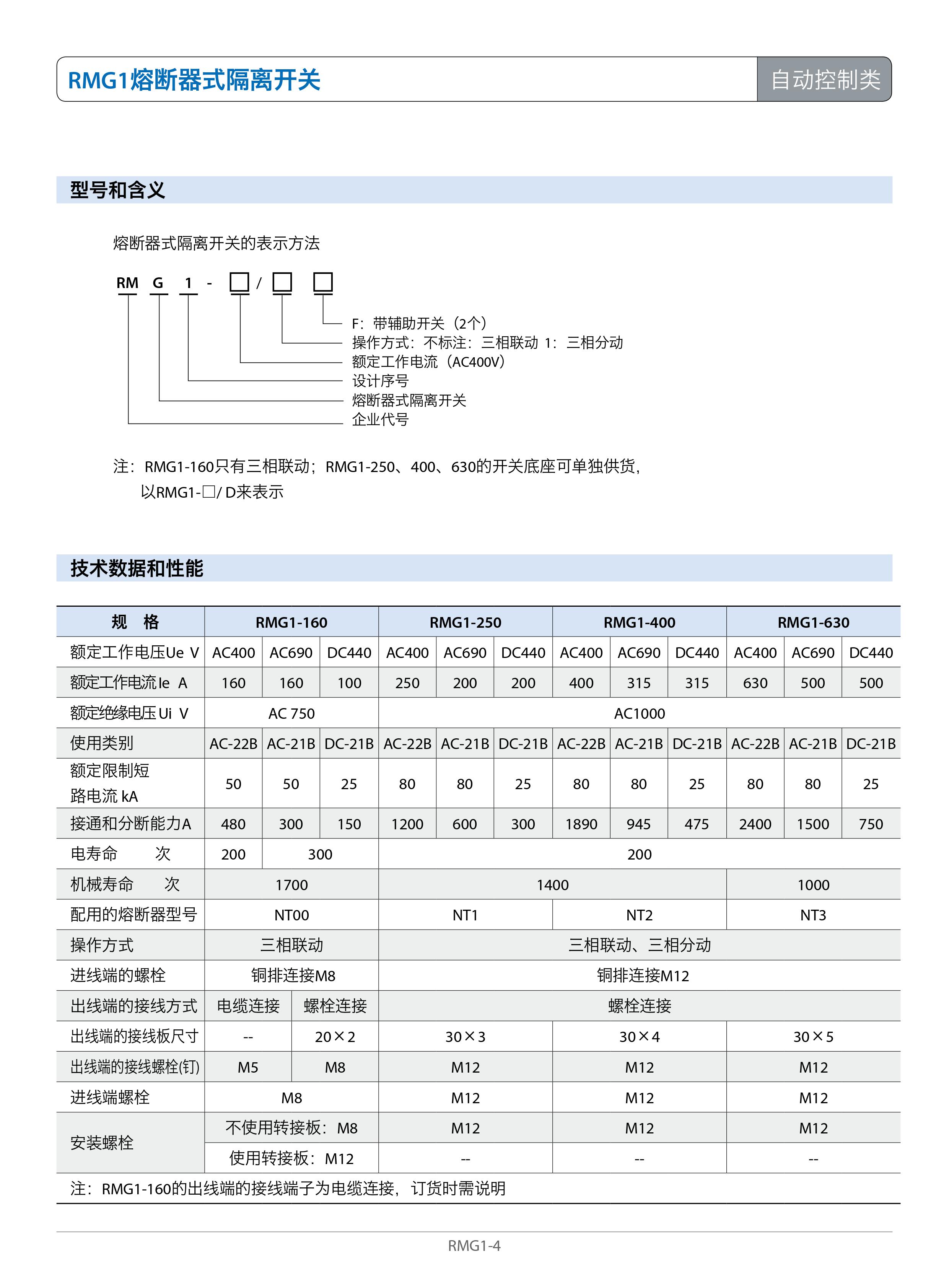

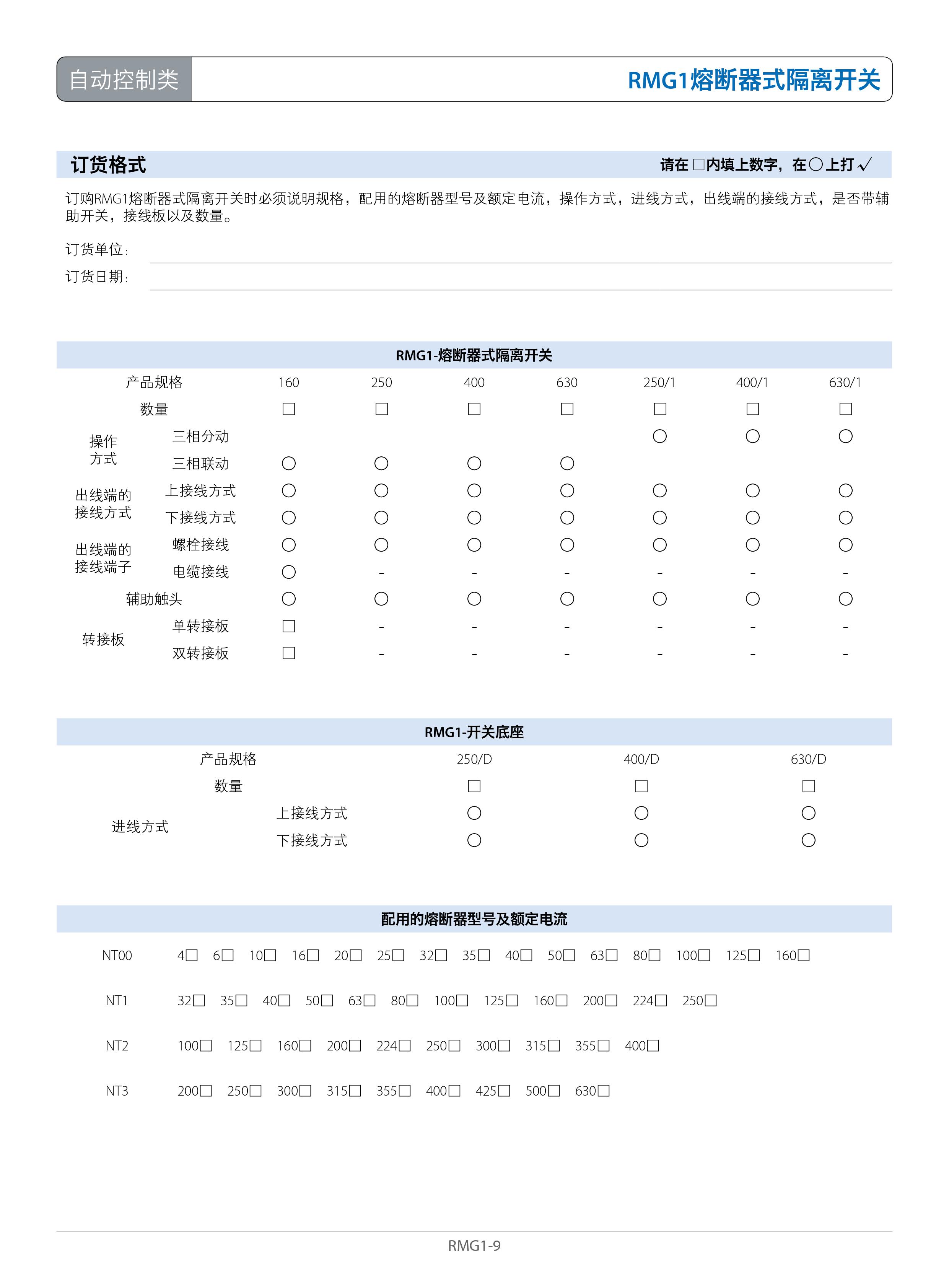

型号和含义

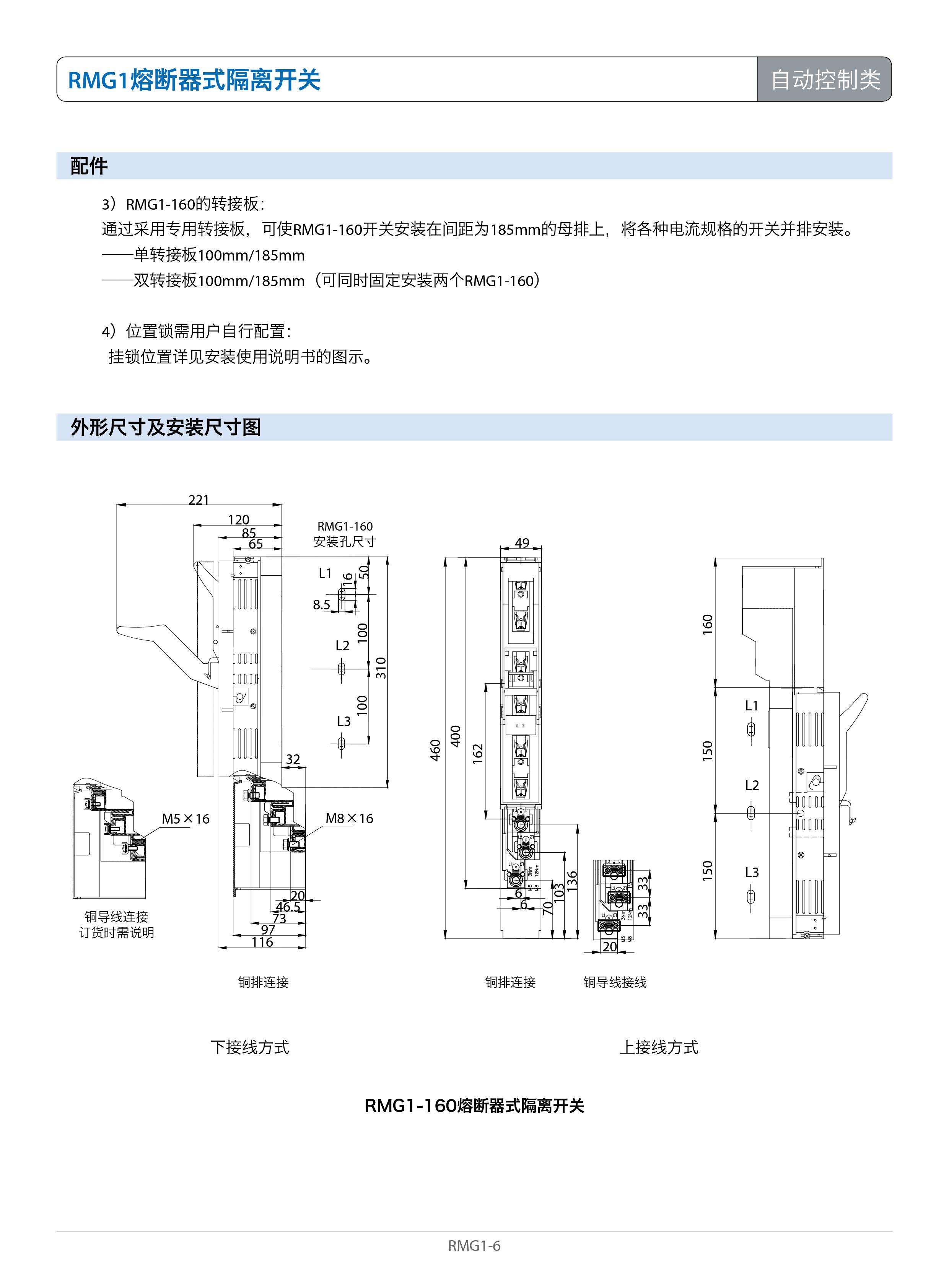

RMG1-160A熔断器式隔离开关

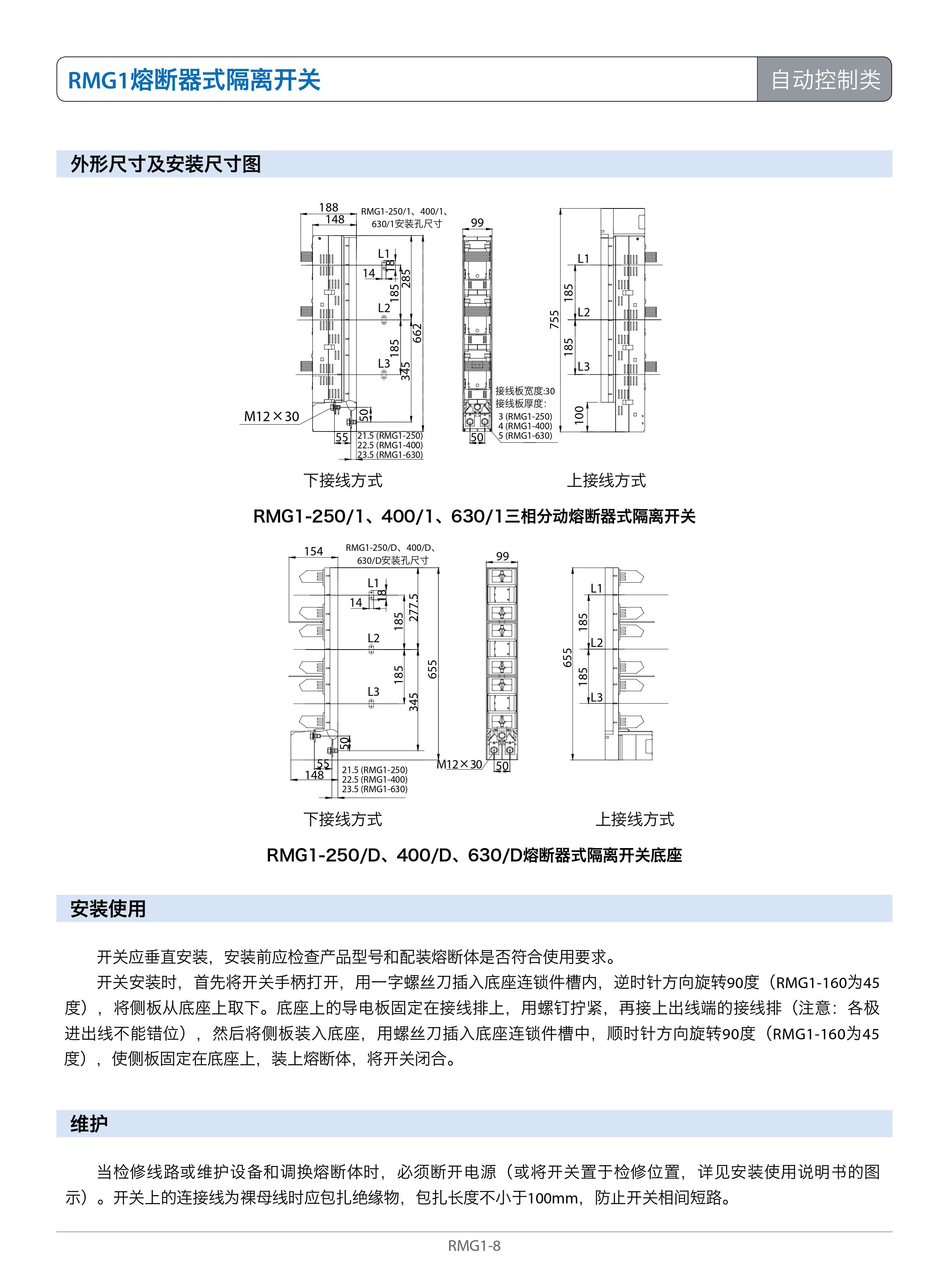

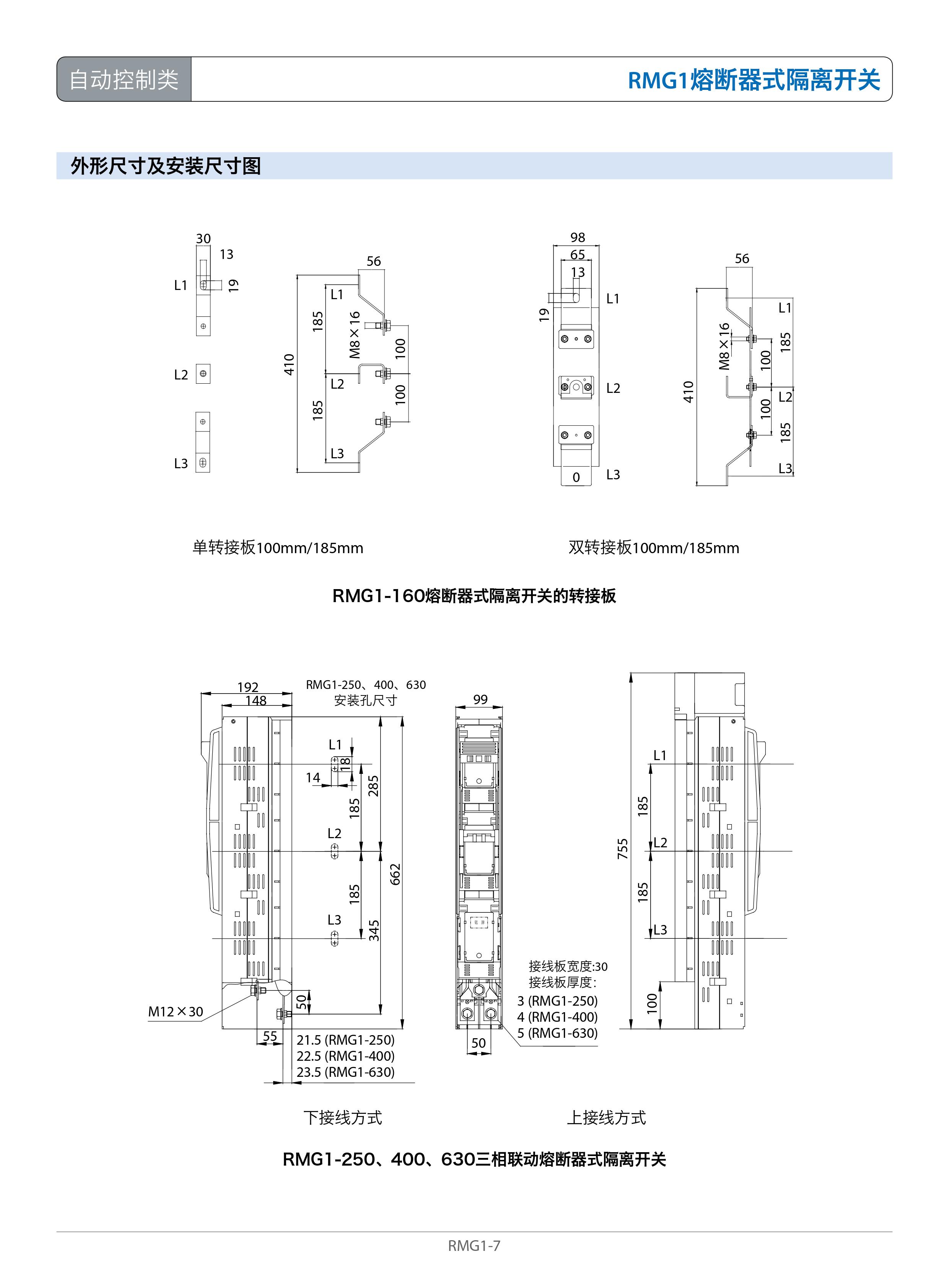

RMG1-250A熔断器式隔离开关
RMG1-400A熔断器式隔离开关
RMG1-630A熔断器式隔离开关
RMG1座-160A熔断器式隔离开关
RMG1座-250A熔断器式隔离开关
RMG1座-400A熔断器式隔离开关
RMG1座-630A熔断器式隔离开关
