RMM1L剩余电流保护塑料外壳式断路器

用途与标准

RMM1L系列带剩余电流保护塑料外壳式断路器（ 以下简称断路器） 适用于交流50Hz， 额定工作电压400V， 额定工作电流至630A及以下的电路中作不频繁转换， 额定工作电流至400A的断路器亦可用于电动机不频繁起动之用。 断路器具有过载、 短路和欠电压保护功能。 同时可作为人身间接接触保护和设备漏电保护， 也可防止因设备绝缘损坏产生接地故障电流可能引起的火灾危险。 在有关保护装置失灵时额定剩余动作电流不超过30mA的断路器还可用作直接接触的附加保护。

分类

按断路器用途分　　配电用

保护电动机用

按极数分　　　　　三极

四极

按操作方式分　　　本体手柄直接操作

电动操作

转动手柄操作

按过电流脱扣器分　瞬时脱扣器

复式脱扣器（ 瞬时脱扣器和过载脱扣器）

按剩余电流保护动　非延时型

作时间分　　　　　延时型

按接线方式分　　　板前接线

板后接

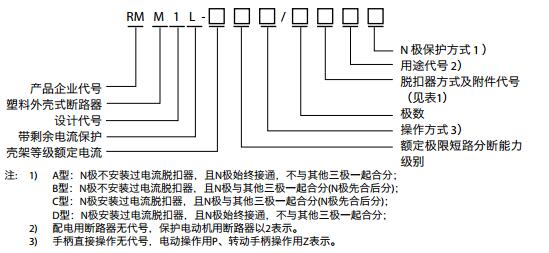

型号及含义

断路器正常工作条件

周围空气温度

上限值不超过+40?C。

24小时的平均值不超过+35?C。

下限值一般不低于-5?C。

安装地点的海拔高度一般不超过2000m。

大气条件

大气相对湿度在周围空气温度+40?C时不超过50%， 在较低温度下可以有较高的相对湿度； 最湿月的平均最大相对湿度为90%， 同时该月的月平均最低温度为+25?C， 并考虑到因温度变化发生在产品表面上的凝露。

污染等级

为3级污染
