概述
上联牌RMVS1(即ZN63A)真空断路器是户内高压开关设备,它符合《高压交流断路器》、《12~40.5kV高压真空断路器订货技术条件》、《3.6~40.5kV户内交流高压真空断路器》以及《高压交流断路器》等标准的规定。在正常使用条件下,只要在断路器的技术参数范围内,它就可以保证安全、可靠地运行于相应电压等级的电网中。该产品可在工作电流范围内进行频繁的操作或多次开断短路电流;机械寿命可高达20,000次,满容量短路电流开断次数可达50次。RMVS1真空断路器适于重合闸操作并有极高的操作可靠性与使用寿命。它在开关柜内的安装形式既可以是固定式,也可以是可抽出式,还可安装在框架上使用。

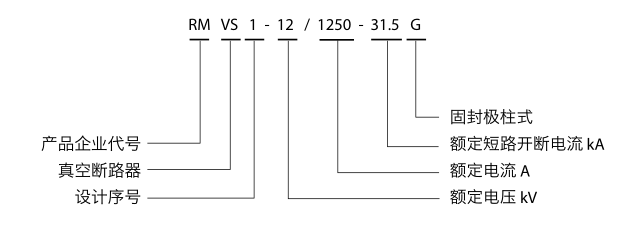

注:G表示固封极柱式,当缺省时为非固封极柱式
正常使用条件
环境温度:最高温度+40?C;最低温度-15?C。
相对湿度:最大日平均相对湿度95%;最大月平均相对湿度90%。
海拔高度:最高1000m。
周围空气没有明显地受到尘埃、烟雾、腐蚀性和可燃性气体、蒸汽和盐雾的污染。
产品特点
基本短路电流开断(即电寿命考核)次数达274次。在预期的短路电流开断次数期间,不需维修(31.5kA ,E2级)。在容性电流开断过程中具有非常低的重击穿概率(C2级)可进行免维护频繁操作,机械寿命M2级:20,000次(40~50kA 10,000次)。在保证脱扣功的前提下,间接式过流脱扣线圈阻抗为2.5Ω(动铁芯在初始非吸合位置),与去分流式过流保护线路相匹配。
RMVS1-12/630-25固定式高压真空断路器
RMVS1-12/630-31.5固定式高压真空断路器
RMVS1-12/1250-25固定式高压真空断路器
RMVS1-12/1250-31.5固定式高压真空断路器
RMVS1-12/1250-40固定式高压真空断路器
RMVS1-12/1600-31.5固定式高压真空断路器
RMVS1-12/1600-31.5固定式高压真空断路器
RMVS1-12/1600-40固定式高压真空断路器
RMVS1-12/2000-31.5固定式高压真空断路器
RMVS1-12/2000-40固定式高压真空断路器
RMVS1-12/2500-31.5固定式高压真空断路器
RMVS1-12/2500-40固定式高压真空断路器
RMVS1-12/3150-31.5固定式高压真空断路器
RMVS1-12/3150-40固定式高压真空断路器
RMVS1-12/4000-40固定式高压真空断路器
RMVS1-12/630-25 固封极柱固定式高压真空断路器
RMVS1-12/630-31.5 固封极柱固定式高压真空断路器
RMVS1-12/1250-25 固封极柱固定式高压真空断路器
RMVS1-12/1250-31.5固封极柱固定式高压真空断路器
RMVS1-12/1250-40固封极柱固定式高压真空断路器
RMVS1-12/1600-31.5 固封极柱固定式高压真空断路器
RMVS1-12/1600-31.5 固封极柱固定式高压真空断路器
RMVS1-12/1600-40 固封极柱固定式高压真空断路器
RMVS1-12/2000-40固封极柱固定式高压真空断路器
RMVS1-12/630-25手车式高压真空断路器
RMVS1-12/630-31.5手车式高压真空断路器
RMVS1-12/1250-25手车式高压真空断路器
RMVS1-12/1250-31.5手车式高压真空断路器
RMVS1-12/1250-40手车式高压真空断路器
RMVS1-12/1600-31.5手车式高压真空断路器
RMVS1-12/1600-31.5手车式高压真空断路器
RMVS1-12/1600-40手车式高压真空断路器
RMVS1-12/2000-31.5手车式高压真空断路器
RMVS1-12/2000-40手车式高压真空断路器
RMVS1-12/2500-31.5手车式高压真空断路器
RMVS1-12/2500-40手车式高压真空断路器
RMVS1-12/3150-31.5手车式高压真空断路器
RMVS1-12/3150-40手车式高压真空断路器
RMVS1-12/4000-40手车式高压真空断路器
RMVS1-12/630-25 固封极柱手车式高压真空断路器
RMVS1-12/630-31.5 固封极柱手车式高压真空断路器
RMVS1-12/1250-25 固封极柱手车式高压真空断路器
RMVS1-12/1250-31.5固封极柱手车式高压真空断路器
RMVS1-12/1250-40固封极柱手车式高压真空断路器
RMVS1-12/1600-31.5 固封极柱手车式高压真空断路器
RMVS1-12/1600-31.5 固封极柱手车式高压真空断路器
RMVS1-12/1600-40 固封极柱手车式高压真空断路器
RMVS1-12/2000-31.5固封极柱手车式高压真空断路器
RMVS1-12/2000-40固封极柱手车式高压真空断路器
RMVS1-12/2500-31.5固封极柱手车式高压真空断路器
RMVS1-12/2500-40 固封极柱手车式高压真空断路器
RMVS1-12/3150-31.5固封极柱手车式高压真空断路器
RMVS1-12/3150-40 固封极柱手车式高压真空断路器
RMVS1-12/4000-40固封极柱手车式高压真空断路器
RMVS1-12/630-25隔离手车式高压真空断路器
RMVS1-12/630-31.5隔离手车式高压真空断路器
RMVS1-12/1250-25隔离手车式高压真空断路器
RMVS1-12/1250-31.5隔离手车式高压真空断路器
RMVS1-12/1600-31.5隔离手车式高压真空断路器
RMVS1-12/1600-31.5隔离手车式高压真空断路器
RMVS1-12/1600-40隔离手车式高压真空断路器
RMVS1-12/2000-31.5隔离手车式高压真空断路器
RMVS1-12/2000-40隔离手车式高压真空断路器
RMVS1-12/2500-31.5隔离手车式高压真空断路器
RMVS1-12/2500-40隔离手车式高压真空断路器
RMVS1-12/3150-31.5隔离手车式高压真空断路器
RMVS1-12/3150-40隔离手车式高压真空断路器
RMVS1-12/4000-40隔离手车式高压真空断路器
RMVS1-24/630-25手车式高压真空断路器
RMVS1-24/630-31.5手车式高压真空断路器
RMVS1-24/1250-25手车式高压真空断路器
RMVS1-24/1250-31.5手车式高压真空断路器
RMVS1-24/1600-25手车式高压真空断路器
RMVS1-24/1600-31.5手车式高压真空断路器
RMVS1-24/2500-25手车式高压真空断路器
RMVS1-24/2500-31.5手车式高压真空断路器

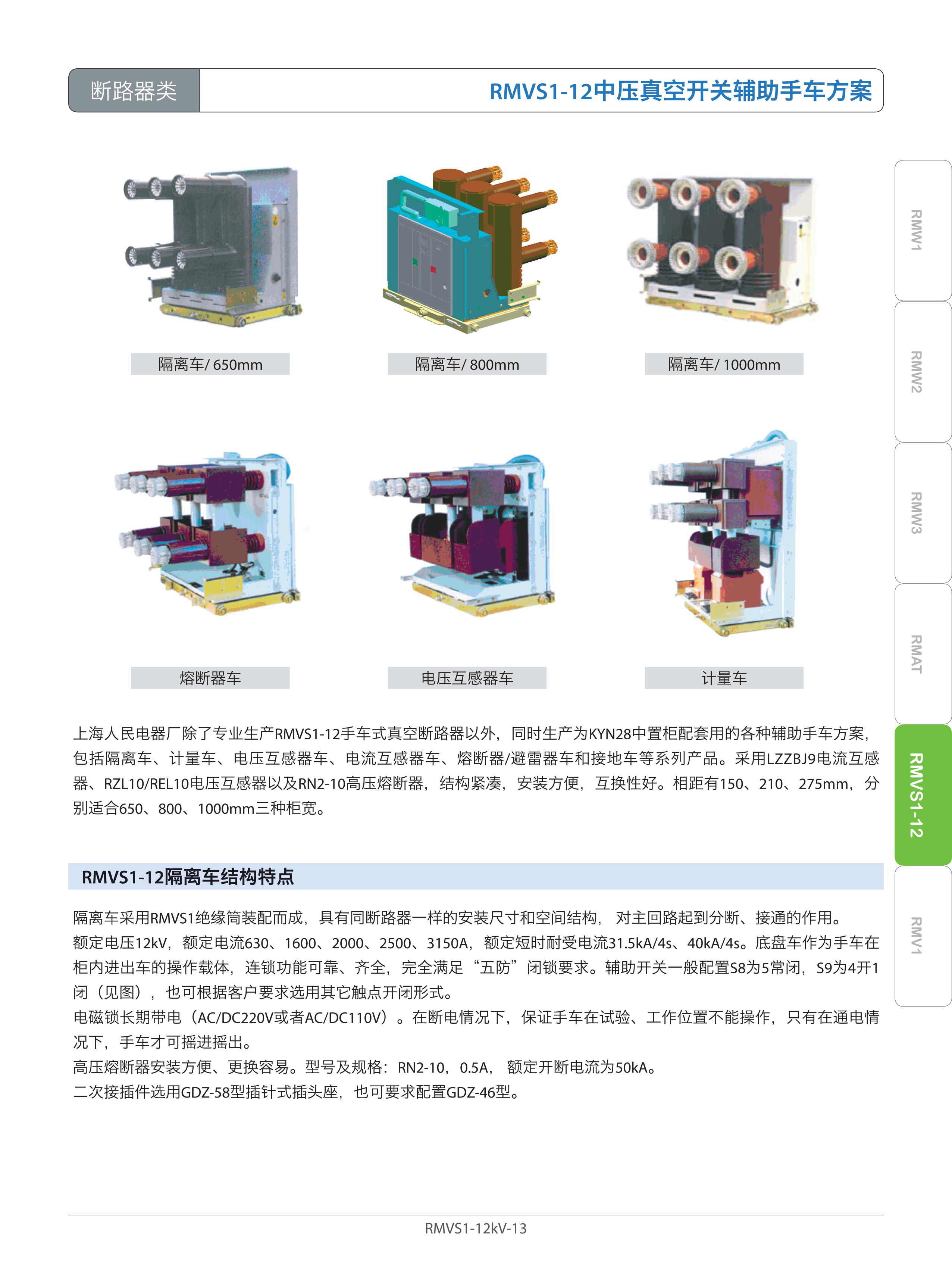

用途:
本公司设计生产的系列抽出式手车功能单元,适用于GZS1 (KYN28A)-12 型中置式中压开关柜中,在12KV中性点非有效接地系统中,与真空断路器等电力设备工程配套使用.手车配置不同的一次元器件,可分为母线联络、电能测量、电力设备过载或短路保护作用,以及在系统检修时作为保护功能单元。
标准:
产品满足《髙压开关设备通用技术条件》的相关规定。
特点:
系列抽出式手车功能单元根据各自的功能作用,可分为隔离手车、电压互感器车、电流互感器车、下层电压互感器手车、计量手车、隔离电压互感器手车、熔断器手车、下层避雷器车、接地手车及核相手车,配用专用推进机构,能实现工作、试验位置的互换。且同类手车,有极髙的互换性。
工作条件:
a)环境溫度
最髙溫度:+40℃ 最低温度:-15℃
b)环境湿度
日平均相对湿度:<95%
月平均相对湿度:<90%
日平均蒸气压:≤2.2×10-3Mpa
月平均蒸气压:≤1.8×10-3Mpa
c)海拔高度:不超过1000m;
d)地震烈度不超过8度;
e)使用场合无滴水,无燃和爆炸危险,无化学腐蚀性气体以及无剧烈震 动。
如产品使用环境条件超出以上规定,用户可与我公司协商确定.
