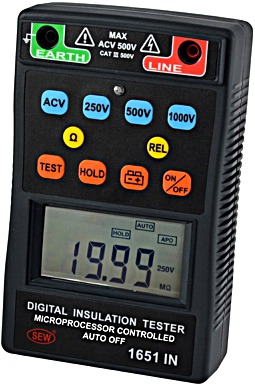

Project Description

● 使用微处理器系统控制设计。
● 宽广型的液晶显示器(68×34mm)。

● 3-1/2位(最大显示1999)。
● 具有三种功能: 绝缘阻抗 (MΩ)、交流电压量测(ACV)和导通测试(Ω)三种功能。
● 有三档测试电压(DCV)供选择:250V、500V、1000V。
● 自动换档功能。
● 自动开机功能。
● 自动读值锁定功能。
● 欧姆(Ω)归零功能。
● 导通测试蜂鸣器响应。
● 电容性电压自动消除。

23°C±5°C <80%R.H.

绝缘阻抗(MΩ)
?量测档位(DCV)?250V / 500V / 1000V
?量测范围
(自动换档)
?0-20.00M?
?0-200.0M?
?0-2000M?
?输出电压容许额定电压?+10%
?准确度?20M??: ±(1.5%读值+2位数)
200M
??: ±(2.5%读值+2位数)
2000M
??: ±(5%读值+3位数)
?推动电流?1mA DC
交流电压(ACV)
?档位?0-600V
解析度?1V
?准确度?±(1.5%读值+3位数)
导通测试(Ω)
?档位?20Ω / 200Ω / 2000Ω
?解析度?0-20??: 0.01Ω
0-200
??: 0.1Ω
0-2000
??: 1Ω
?短路电流?> 200mA DC
?准确度?20??: ±(2%读值+4位数)
200
??: ±(1.5%读值+2位数)
2000
??: ±(1.5%读值+2位数)
?蜂鸣器响应??低于?10Ω
一般叙述
?外形尺寸?163()×102()×50()mm
?重量?470(含电池)
?使用电池1.5V(AA)×6()
