● 4156 PR是设计来判别马达的相序,交流电压系统三相电压的相序,以及变压器的极性
和作导通测试的一种量测仪器,是变压器製造人员、电工人员和实验室人员的得力助手。

一.判别马达相序
将功能旋钮转到MOTOR档,连接马达三个电源到黄色极插座,指针正中归零。用手顺时针方向转动马达旋轴,注视刻度板指针方向,指针偏右,表示相序正常(L1L2L3);指针偏左,相序不正常,只要更动三条线中之任两条线,即能符合正常相序。


二.判别交流电压系统三相电源相序
将功能转到PHASE? ROTATION档,连妥测试线红色极插座与电源系统。指针右偏,相序为R.S.T.;左偏时更动三条线中之任二条线,相序即可获得正。


三.判别变压器极性

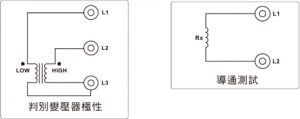

将旋钮先转至OFF档,参考右图,测试线连接变压器的低电压端(LOW)至L1,高电压端(HIGH)连接到L2,其它两端短路后接到L3。旋钮再转至TRANSFORMER档,按下测试键再放开:若指针右偏为极性递减,指针左偏为极性累加。


四.导通测试
将旋钮转至CONT档,测试线接上L1、L2然后将测试线短路,操作归零钮至右方位置,然后进行导通测试。
