信号发射器

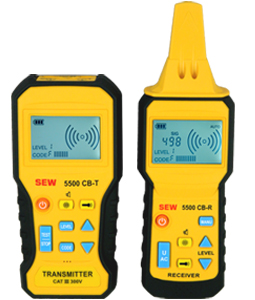

? ● 5500 CB信号发射器设计用于追踪识别各种缆线与个别的导体。
● 有带电的缆线或没带电的缆线皆可追踪。
● 电压量测范围:
ACV 12V~300V
DCV 12V~300V
● 信号传输
– 传输信号强度选择(包括1,2,3)
– 传输信号代码选择(包括F,E,H,d,L,C,O,A)
● 照明与背光功能
● 静音模式
● 传输信号强度显示
● 自动关机功能

信号接收器
● 5500 CB信号接收器设计用于追踪识别各种缆线与个别的导体。
● 有带电的缆线或没带电的缆线皆可追踪?。
● 信号侦测(包括等级、代码、数值)
– 自动模式
– 手动模式(有9种等级可供选择)
● 接收信号强度显示
● 非接触式交流电流侦测
● UAC模式及UAC信号强度显示
● 照明与背光功能
● 自动关机功能
● 静音模式

信号发射器
??输出信号频率125kHz
?电压量测档位
准确度
12~300V AC / DC
±(2%rdg+2dgt)
?显示器LCD上显示功能与信号强度
??电源1.5V(AAA)电池X6
??保险丝690V/0.5A (6.3× 32mm)
??操作温湿度0°C~40°C
80% R.H. Max.
??储存温湿度-10°C~50°C
80% R.H. Max.
??外形尺寸188() × 90(宽高) × 47()mm
??重量(含电池)?389
?信号接收器
侦测范围< 50cm
显示器LCD上显示功能与信号强度
电源1.5V(AAA)电池X6
操作温湿度0°C~40°C
80% R.H. Max.
储存温湿度-10°C~50°C
80% R.H. Max.
??外形尺寸247() × 78(宽高) × 45()mm
??重量(含电池)?324
