HPI130-H
手动液压压接工具 – 130 kN
设计用于压接端子和连接器，最大可达400mm?电缆横截面

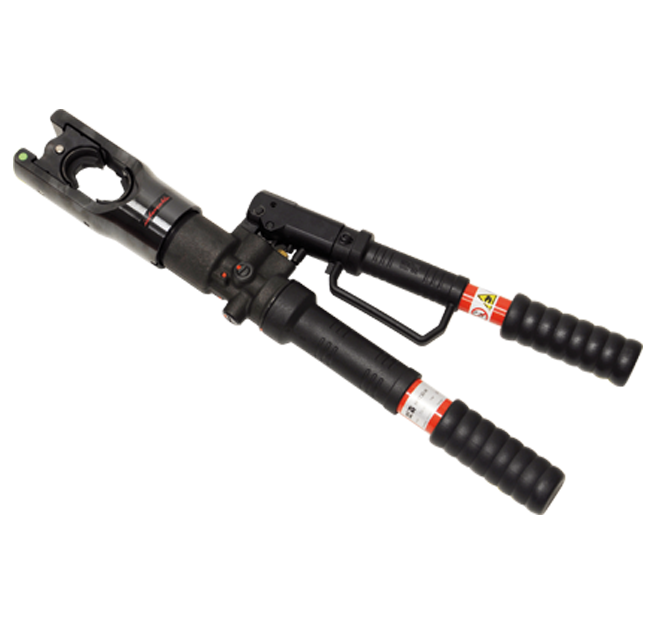

HPI130-H
Hand Operated Hydraulic Crimping Tool – 130 kN
Designed to crimp terminals and connectors up to a maximum of 400 mm? cable cross sections
技术特征
?封闭式H型压接头，旋转270°
?头部开口42毫米
?带双液压缸的快速进给
?坚固紧凑的结构
?转动主手柄，在任何位置手动返回
?内侧手柄单手使用
| 压缩部分最大 | 400平方毫米 |
|---|---|
| 压缩力 | 130 kN |
| 运营压力 | 700巴（70MPa） |
| 开头 | 35毫米 |
| 最大。行程 | 30毫米 |
| 闭合H型压接头，旋转 | 270° |
| 工具重量 | 5,8公斤 |
| 工具尺寸 | 174 x 569 x 78毫米 |
| 描述 | 订单号。 | 外形尺寸 | Weigth |
|---|---|---|---|
| 设置压接工具 | HPI130-H | 700 x 260 x 105毫米 | 7,6公斤 |
设备
- 手动压接工具
- 用于压接工具的塑料外壳和11个压接模具
Technical Characteristics
? Closed H-crimping head, rotates 270°
??Head opening 42 mm
? Quick feed with double hydraulic cylinder
? Sturdy and compact structure
? Manual return at any position by turning the main handle
??Single hand use by innerside handle
| Compression section max. | 400 mm? |
|---|---|
| Compression force | 130 kN |
| Operating pressure | 700 bar (70MPa) |
| Head opening | 35 mm |
| Max. stroke | 30 mm |
| Closed H-crimping head, rotates | 270° |
| Tool weight | 5,8 kg |
| Tool dimensions | 174 x 569 x 78 mm |
| Description | Order No. | Dimensions | Weigth |
|---|---|---|---|
| Set Crimping Tool | HPI130-H | 700 x?260 x 105 mm | 7,6?kg |

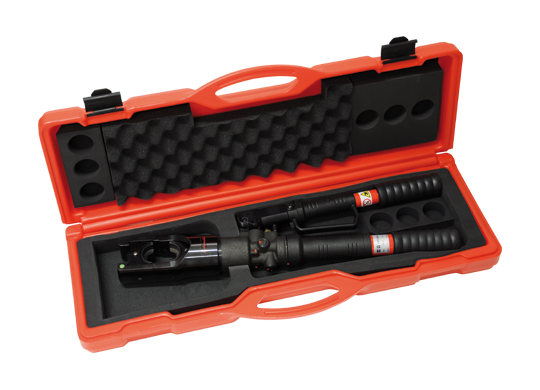

SET Equipment
- Manual crimping tool
- Plastic case for crimping tool and 11 crimping dies
