交流和直流的宽范围类型
?其工作范围广泛,从中压到高压
- AC 6kV – 90kV(50Hz / 60Hz)
DC 6kV – 90kV - 非球关节
- 音频信号和发光
- 6R61或6F22(9V)×1个

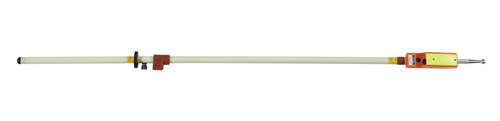

Wide Range type for both AC and DC
? It operates over wide range from medium voltages to high voltages
- AC 6kV – 90kV (50Hz/60Hz)
DC 6kV – 90kV - Non Ball joint
- Audio-signaling and light emitting
- 6R61 or 6F22(9V) × 1 pcs
工作电压范围 | AC | 6kV~90kV |
DC | ||
操作启动电压(接地电压) | AC | 1000V±20% |
DC | ||
频率 | 50/60Hz | |
电介质强度 | 在触头和接地端之间,交流180kV,5分钟 | |
泄露电流 | 介电强度试验为1mA以下 | |
电池 | 6R61 or 6F22(9V) × 1 个 | |
工作温度 | -10℃~+50℃ | |
重量 | 约 610 克 (本体) |
Working voltage range | AC | 6kV~90kV |
DC | ||
Operation starting voltage (Voltage to ground) | AC | 1000V±20% |
DC | 3000V±20% | |
Frequency | 50/60Hz | |
Dielectric strength | Between contact tip and grounding terminal, AC 180kV, 5 min | |
Leakage current | 1 mA or less at dielectric strength test | |
Battery | 6R61 or 6F22(9V) × 1 pcs | |
Operating temperature | -10℃~+50℃ | |
Weight | About 1400 g (main body only) |
型号 | 分类 | 适用电压 | 工作电压范围 | 顶部材料 | 备注 |
HEV-750D | 低压 | DC | DC12V-750V | 顶部金属 | 裸线 |
HTE-610 | 低压 | AC | AC50V-600V | 顶部橡胶 | 裸线/双线HT-610α替代型号 |
HTE-610L | 低压 | AC | AC50V-600V | 顶部橡胶 | 裸线/双线 |
白光LED带灯 | |||||
HT-680D | 低压 | AC | AC50V-600V | 金属或橡胶 | 仅适用于裸线 |
HT-680DS | DC | DC50V-600V | |||
HT-680DB | 低压 | AC | AC50V-600V | 金属或橡胶 | 仅适用于裸线 |
HT-680DBS | DC | DC12V-600V | |||
HT-670 | 低压 | AC | AC50V-600V | 顶部橡胶 | 裸线/双线灵敏度切换 |
DC | DC50V-600V | ||||
HSF-7 | 高低压 | AC | AC80V-7kV | 顶部金属 | |
HSE-7G | 高低压 | AC | AC60V-7kV | 顶部橡胶 | 通信工程 |
HSE-7T1 | 高低压 | AC | AC80V-7kV | 顶部橡胶 | |
HSS-25B | 高低压 | AC | AC80V-25kV | 顶部金属 | 伸缩式 |
HSS-6B | 高低压 | AC | AC80V-7kV | 顶部金属 | 伸缩式 |
HSG-6 | 高低压 | AC | AC80V-7kV | 顶部橡胶 | 伸缩式/轻巧紧凑 |
HSN-6A | 高低压 | AC | AC100V-7kV | 顶部金属 | 伸缩型/耐压试验AC10.5kV·DC21kV |
DC | DC50V-7kV | ||||
HST-1.5N | 高压 | AC | AC600V-7kV | 顶部金属 | 短尺寸/直流列车线路/AC7kV |
DC | DC600-7kV | ||||
HS-1.5NR | 高压 | AC | AC6kV-7kV | 顶部金属 | 伸缩式/直流列车线/AC7kV |
DC | DC1kV-7kV | ||||
HS-1.5NJ | 高压 | AC | AC6kV-7kV | 顶部金属 | 伸缩式/直流列车线/AC7kV |
DC | DC600-7kV | ||||
HVC-1.5N2 | 高压 | DC | DC1.5KV | 顶部金属 | 伸缩式/直流列车线/电压显示 |
HST-20N | 特高压 | AC | AC3kV-25kV | 顶部金属 | HS-20N替代型号 |
DC | DC3kV-25kV | ||||
HS-90N | 特高压 | AC | AC6kV-90kV | 顶部金属 | |
DC | DC6kV-90kV | ||||
HST-30 | 特高压 | AC | AC3kV-34.5kV | 顶部金属 | 伸缩式/φ5mmOC线涂层 |
HST-70 | 特高压 | AC | AC20kV-80.5kV | 顶部金属 | 伸缩式/角度可调 |
HST-170 | 特高压 | AC | AC60kV-195.5kV | 顶部金属 | 伸缩式/角度可调 |
HST-250 | 特高压 | AC | AC150KV-287.5KV | 顶部金属 | 伸缩式/角度可调 |
HST-W80JS | 特高压 | AC | AC20kV-80.5kV | 顶部金属 | 伸缩式/替代传统线/新干线列车 |
HS-500 | 特高压 | AC | AC250kV-550kV | 顶部金属 | 伸缩式 |
HS-500C | 特高压 | AC | AC250kV-550kV | 顶部金属 | 伸缩式/非接触(限时使用) |
WM-22 | 特高压 | AC | AC6.6~22kV | 顶部金属 | 1.3m伸缩式/风车类型 |
WM-33 | 特高压 | AC | AC6.6~33kV | 顶部金属 | 1.9m伸缩式/风车类型 |
WM-77A | 特高压 | AC | AC11~77kV | 顶部金属 | 1.9m伸缩式/风车类型 |
WM-77B | 特高压 | AC | AC11~77kV | 顶部金属 | 2.3m伸缩式/风车类型 |
WM-77C | 特高压 | AC | AC11~77kV | 顶部金属 | 3.4m伸缩式/风车类型 |
WM-154A | 特高压 | AC | AC11~154kV | 顶部金属 | 2.8m伸缩式/风车类型 |
WM-154B | 特高压 | AC | AC11~154kV | 顶部金属 | 3.7m伸缩式/风车类型 |
WM-275 | 特高压 | AC | AC33~275kV | 顶部金属 | 4.5m伸缩式/风车类型 |
