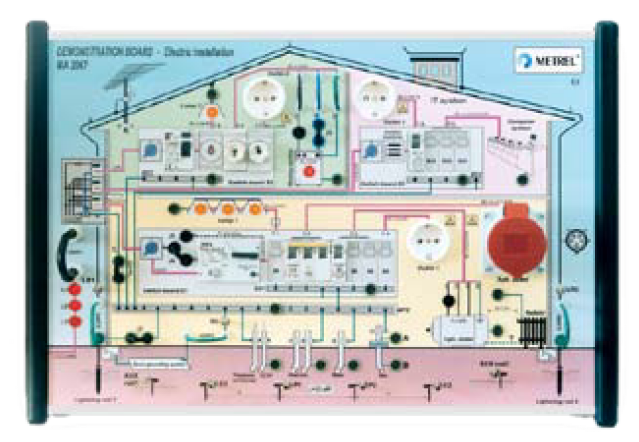

MA 2067-电气装置安全演示板,是一种演示和教学工具,以用于模仿在低压电气装置中的实际情况。本演示板包括电气装置的所有重要元件,如各种类型的RCDs(漏电保护开关)、保险、PE等电位母排、单相或三相插座、各种耗电的消费电器、各种接地系统(TT,TN,IT)。MA 2067-演示板还可仿真电气装置中各种不同的故障类型。使用合适的仪器可对装置进行完全的测试和故障处理。
主要特点:
-????可进行65种不同的测量(绝缘电阻、PE导体连续性、接地电阻、土壤电阻率、线路及环路阻抗、相旋转、泄漏电流、RCD测试、电压和频率)。
-????在可锁定的分配盘上,要选择19种不同的故障类型。
-????集成了不同类型的RCD测试,可测量脱扣时间、脱扣电流和接触电压。
-????模拟TT、TN和IT接地系统。
-????接到单相和三相供电系统均可。
-????标准套件中附有小册子,内含用于教学和培训中心的理论和练习说明。
?
应用范围:
-????电工技术专业学生的教学
-????电气工程施工方有关低压电气装置的相关测量的教学和实践
-????销售人员可用来演示如何使用不同的测量仪器
–????电源:230V / 400V, 50Hz
–????尺寸:680×450 mm?(w×h)
–????重量:12.5kg

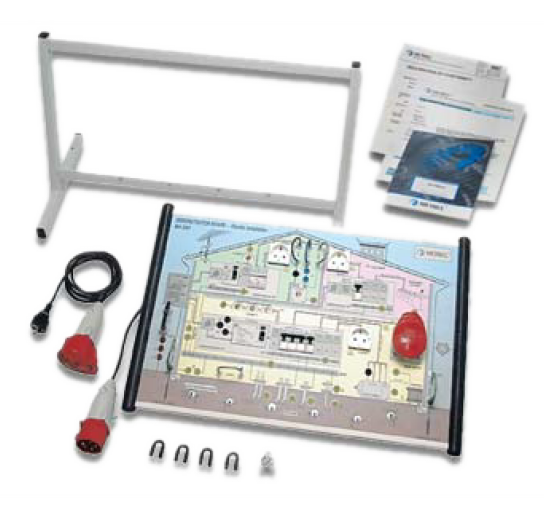

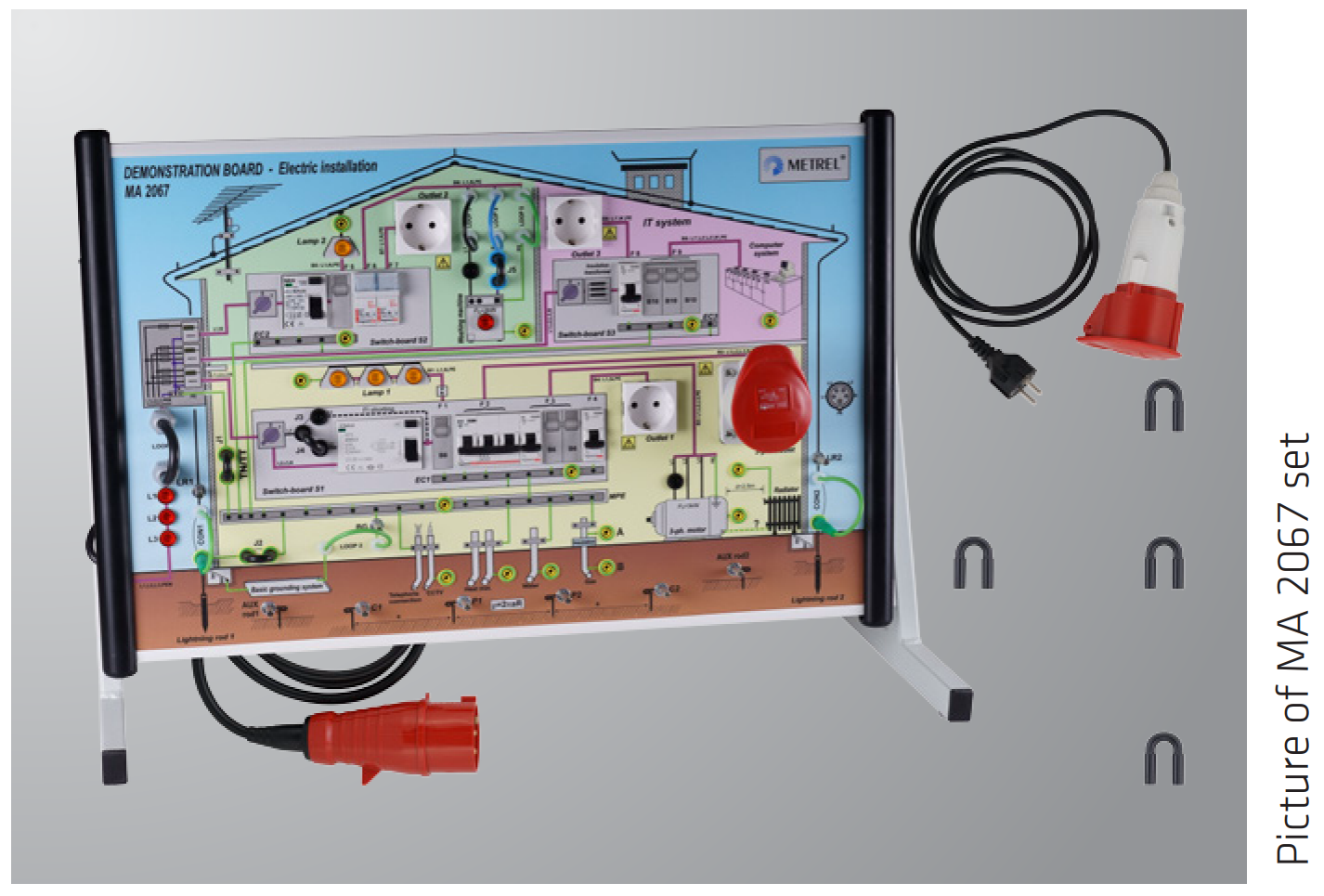

– 演示板
– 跳线器4件
– 演示板支持架,用于垂直使用
– 三相转单相适配器
– 单相电源电缆
– 使用说明书
– 实习手册
– 校验报告
