MI3100SE/MI3100S多功能电气综合测试仪
MI3100SE可进行快速准确测试的多功能测试仪器。可在线监测电压、相序测试、接地电阻测试。内置保险/漏电开关特性用于评价测试是否通过。测试结果可保存并通过EuroLink软件下载并生成测试报告。
测量功能:
-?????50-1000V直流电压绝缘电阻测试
-?????200mA电流测试PE导体连续性,带极性转换
-?????7mA电流测试PE导体连续性(连续测量)不会使RCD脱扣
-?????线路阻抗
-?????环路阻抗
-?????环路阻抗带脱扣锁定RCD功能
-?????TRMS真有效值电压和频率测量
-?????相序
-?????RCD测试(通用型和延迟时,类型:AC,A,F)
-?????三线法测试接地电阻
?
关键特点:
-?????自定义最小顺序测试
-?????Auto TT?(U,Zln,Zs,Uc)
-?????Auto TN/RCD (U,Zln,Zs,Rpe)
-?????Auto TN(U,Zln,Zlpe,Rpe)
-?????内置帮助屏幕
-?????内置保险丝表可自动评价线路/环路阻抗测试结果
-?????实时监测三相电压
-?????连续性测试极性自动转换
-?????自动完成RCD测试
-?????内置充电器、充电电池
-?????蓝牙通讯和PC机、安桌系统、智能手机。
-?????EiroLink软件下载数据、生成报告。
-?????EuroLink APP数据管理工具(可选)
功能 | 测量范围 | 分辨率 | 精度 |
7mA电流测量低阻值连续性(连续测量) | 0.0Ω-19.99Ω 20.0Ω-1999Ω | 0.1Ω 1Ω | ±(读数的5%+5位) ±(读数的5%+5位) |
200mA电流测试PE导体连续性,带极性转换(EN 61557-4) | 0.00Ω-19.99Ω 20.0Ω-199.9Ω 200.0Ω-1999Ω | 0.01Ω 0.1Ω 1Ω | ±(读数的3%+3位) ±读数的5% ±读数的5% |
绝缘电阻(EN 61557-2) 50,100,250V DC | 0.00MΩ-19.99MΩ 20.0MΩ-99.99MΩ 100.0MΩ-199.9MΩ | 0.01 MΩ 0.1 MΩ 0.1 MΩ | ±(读数的5%+3位) ±读数的10 ±读数的20 |
绝缘电阻(EN 61557-2) 500,1000V DC | 0.00MΩ-19.99MΩ 20.0MΩ-99.9MΩ 200MΩ-999MΩ | 0.001 MΩ 0.01 MΩ 1 MΩ | ±(读数的5%+3位) ±读数的5% ±读数的10 |
RCD测试(EN61557-6) | IΔn:10mA, 30mA, 100mA, 300mA, 500mA,?1A | ||
-?接触电压Uc | 0.0V – 19.9V 10.0V – 99.9V | 0.1V 0.1V | 读数(-0%/+15%)±10位 读数(-0%/+15%) |
-?脱扣时间 | 0.0 ms – 40.00 ms 0.0 ms –?无限大 | 0.1ms 0.1ms | ±1ms ±3ms |
-?脱扣电流 | 0.2×IΔn – 1.1×IΔn(AC型) 0.2×IΔn – `1.5×IΔn(A型, IΔn≥30mA) 0.2×IΔn –2.2×IΔn(A型, IΔn<30mA) | 0.05×IΔn 0.05×IΔn 0.05×IΔn | ±0.1×IΔn ±0.1×IΔn ±0.1×IΔn |
线路阻抗(EN61557-3) | 0.0Ω-9.99Ω 10Ω-99.99Ω 100Ω-999Ω 1.00kΩ-9.99kΩ | 0.01Ω 0.1Ω 1Ω 10Ω | ±(读数的5%+5位) ±(读数的5%+5位) ±读数的10% ±读数的10% |
环路阻抗(EN61557-3) | 0.0Ω-9.99Ω 10Ω-99.9Ω 100Ω-999Ω 1.00kΩ-9.99kΩ | 0.01Ω 0.1Ω 1Ω 10Ω | ±(读数的5%+5位) ±(读数的5%+5位) ±读数的10% ±读数的10% |
电压 | 0V – 550V | 1V | ±(读数的2%+2位) |
频率 | 0.00Hz – 9.99Hz 10.0Hz – 499.9Hz | 0.01Hz 0.1Hz | ±(读数的0.2%+1位) ±(读数的0.2%+1位) |
接地电阻(EN61557-5)(三线法) | 0.00Ω-19.99Ω 20.0Ω-199.9Ω 200.0Ω-9999Ω | 0.01Ω 0.1Ω 1Ω | ±(读数的5%+5位) ±(读数的5%+5位) ±(读数的5%+5位) |
相序(EN61557-7) | 1.2.3?或?3.2.1 | ||
电源 | 6?×?1.5V?充电电池,AA型 | ||
过压类别 | 1000V DC CATII;600V CAT III;300V CAT IV | ||
保护级别 | 双重绝缘 | ||
COM端口 | 蓝牙、USB、RS232 | ||
尺寸 | 230×103×115mm | ||
重量 | 1.3kg |

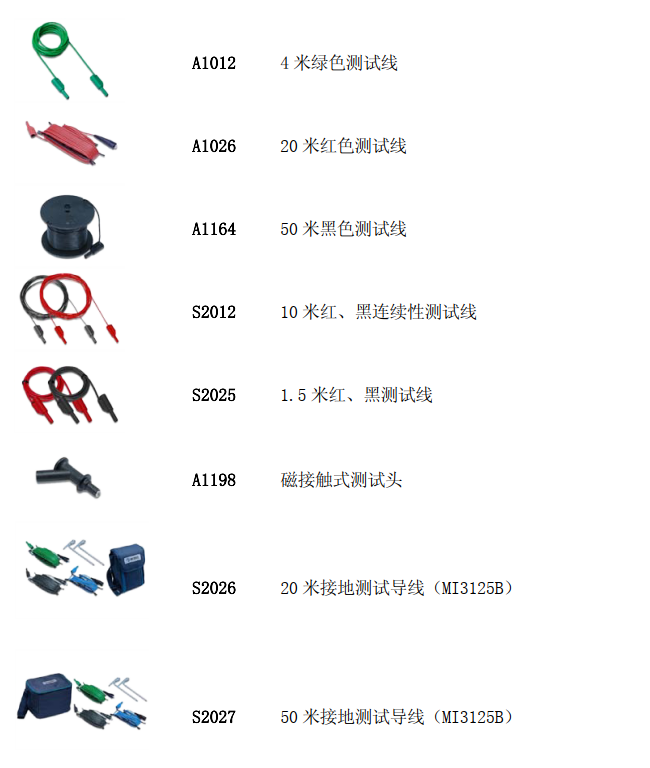

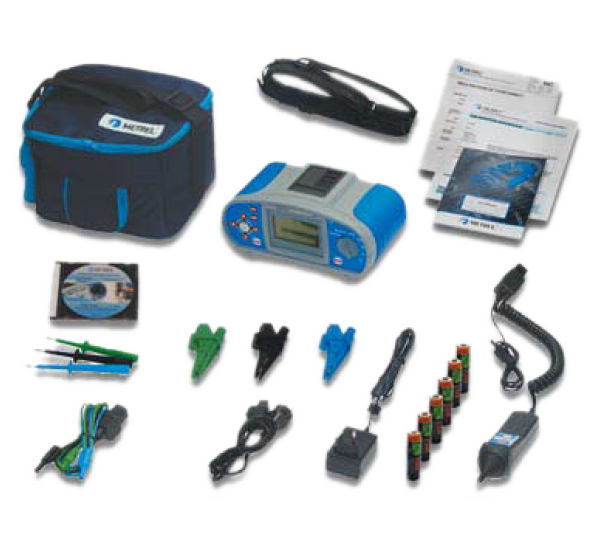

MI3100S标准配置:(特别提示:测试接地电阻须选S2026或S2027测试线)
– 主机
– 1.5米端线接线
– 测试插头
– 1.5米测试线
– 电源适配器及六节电池
– 蓝、黑、绿测试探头
– 蓝、黑、绿鳄鱼夹
– 软携带包
– 使用说明书
– 校验报告

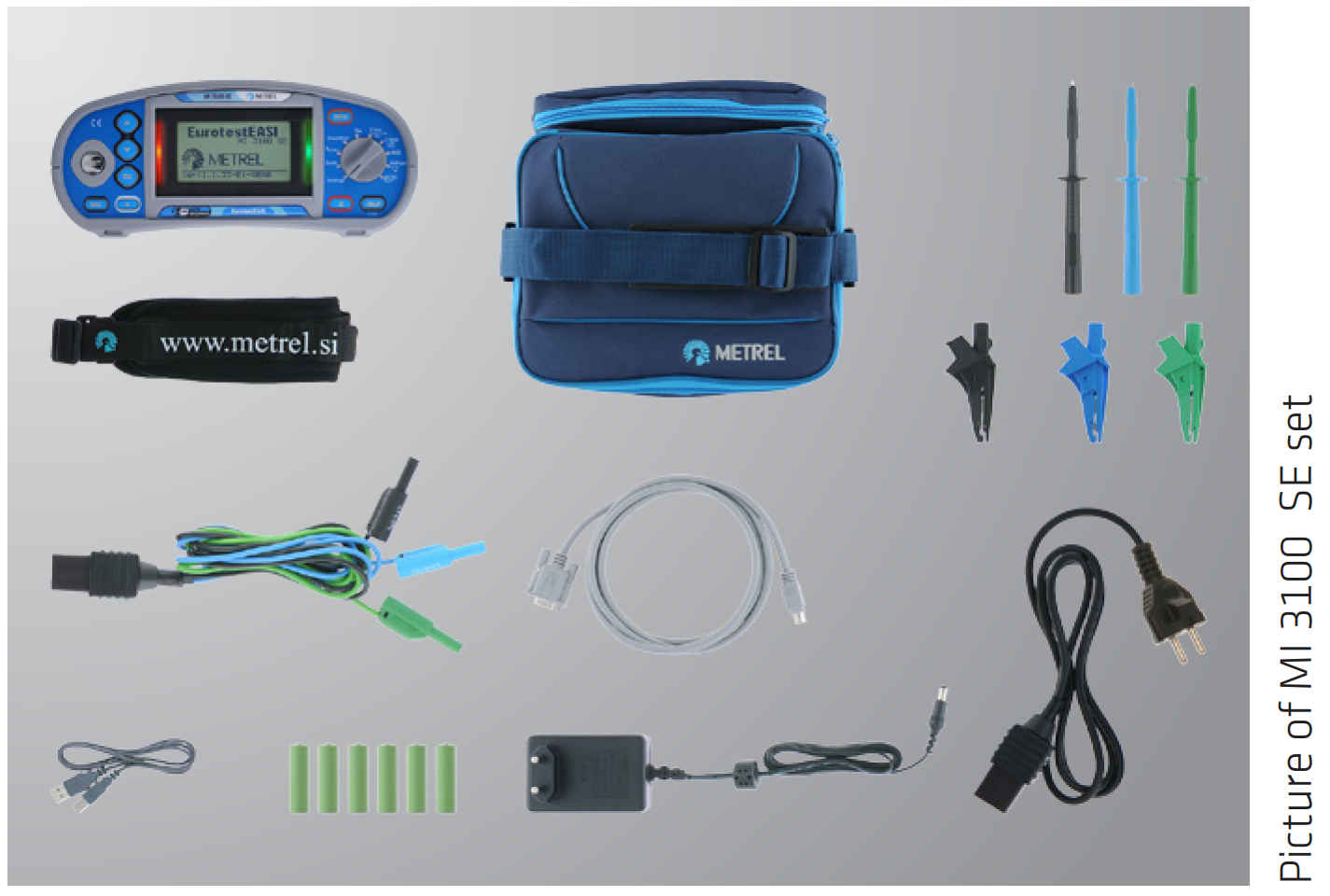

MI3100SE标准配置:(特别提示:测试接地电阻须选S2026或S2027测试线)
– MI3100S
– RS232-PS2电缆
– USB电缆
– EuroLink PRO软件
