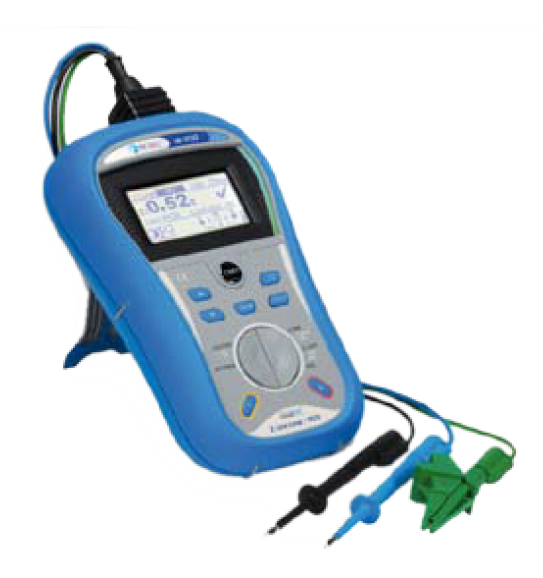

MI3122?? 漏电开关、回路阻抗综合测试仪
主要特点:
-????????? 回路阻抗/预期故障电流测试、线路阻抗/短路电流测试
-????????? 内置保险参数用于快速评价测量结果
-????????? 漏电开关动作电流、动作时间测试
-????????? 相序测试
-????????? 接触电压测试
-????????? 测量回路阻抗时可不触发漏电开关
-????????? 预编程限值,通过/不通过(PASS/FAIL)评价测量结果
-????????? 绿/红指示提供直观的测量结果评价
-????????? 适合CAT IV 装置验收
-????????? 内置磁铁可将仪器固定在铁质材料上
-????????? 内置充电器
-????????? 可存储1900个测量结果
-????????? USB/RS232通讯接口,与PCSW软件兼容
-????????? 坚固、精巧的仪器外观设计
漏电开关测试
-????????? 漏电电流:10mA、30mA、100mA、300mA、500mA、1000mA
-????????? 测试电流波形:半波和脉冲
-????????? RCD漏电开关形式:G型(非延迟型)、S型(延迟型)
-????????? 测试电流极性:0°或180°
-????????? 电压:50-264V,45-55Hz
接触电压(测试电流:0.5 X IΔN? 接触电压限值:25V 50V)
测量范围(V) | 分辨率(V) | 精度 |
0.0-19.9 | 0.1 | -0%- +15%读数+3位 |
20.0-99.9 | 0.1 | -0%- +15%读数 |
动作时间(1/2、1、2、5倍IΔN)
测量范围(ms) | 分辨率(ms) | 精度 |
0-300 | 1 | 3ms |
动作电流
测量范围(IΔN ) | 分辨率(IΔN ) | 精度(IΔN ) |
0.2-1.1 (AC型) | 0.05 | 0.1 |
0.2-1.5 (A型 IDN>30mA) | 0.05 | 0.1 |
0.2-2.2 (A型 IDN<30mA | 0.05 | 0.1 |
故障回路阻抗?(测试电流6.5A 10ms,不拆除装置和保险)
测量范围(W) | 分辨率(W) | 精度 |
0.00-9.99 | 0.01 | 5%读数+5位 |
10.0-99.9 | 0.1 | 5%读数+5位 |
100-999 | 1 | 10%读数 |
1.00k-9.99k | 10 | 10%读数 |
故障回路阻抗?(不触发漏电开关)
测量范围(W) | 分辨率(W) | 精度 |
0.00-9.99 | 0.01 | 5%读数+10位 |
10.0-99.9 | 0.1 | 5%读数+10位 |
100-999 | 1 | 10%读数 |
1.00k-9.99k | 10 | 10%读数 |
线路阻抗(测试电流6.5A 10ms)
测量范围(W) | 分辨率(W) | 精度 |
0.00-9.99 | 0.01 | 5%读数+5位 |
10.0-99.9 | 0.1 | 5%读数+5位 |
100-999 | 1 | 10%读数 |
1.00k-9.99k | 10 | 10%读数 |
相序测试
-????????? 电压:100V-550V
-????????? 频率:14-500Hz
-????????? 结果:123或321
电压频率测量
测量范围 | 分辨率 | 精度 |
0-550V | 1V | 2%读数+2位 |
10.0-499.9 | 0.1Hz | 0.2%读数+1位 |
基本技术参数
-????????? 电源:五号1.5V充电电池,6节,操作时间大约20小
-????????? 过压保护:50V CAT IV
-????????? 显示:带背光液晶屏
-????????? 尺寸:350pxX200pxX575px
-????????? 重量:0.85kg

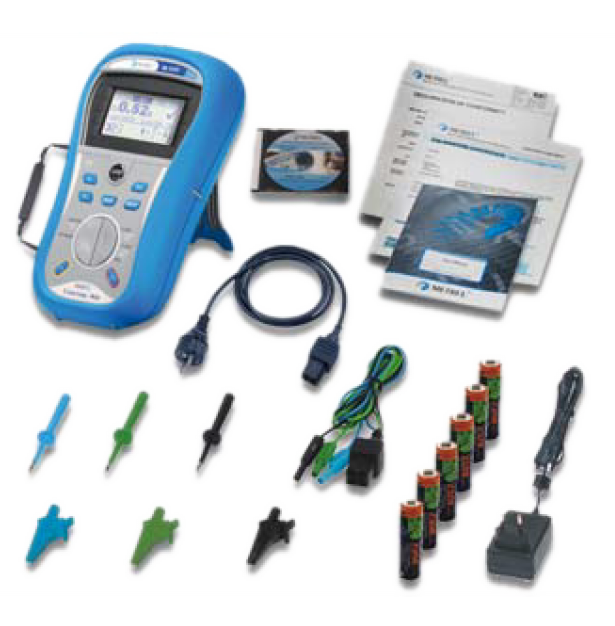

– 主机
– 软手带
– 插头测试电缆
– 1.5米3线测试线
– 蓝、黑、绿测试探头
– 蓝、黑、绿鳄鱼夹
– 电源线及六节电池
– 使用说明书
– 校验报告
