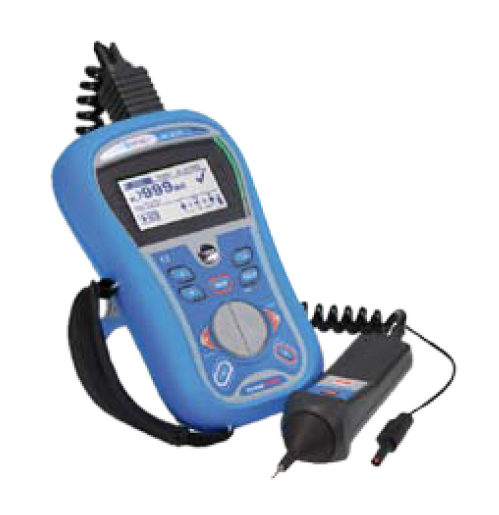

MI3125B/MI3125多功能电气综合测试仪
MI3125B是工程师在TN/TT系统中测试的理想工具,包含了电气安全测试的所有项目。MI3125B可测试B型漏电开关(直流敏感型)。内置保险和漏电开关特性用于线路/回路阻抗评价。大屏幕带背光显示器使操作更得心应手。显示屏两边的红绿LED可清晰指示测试结果是否合格。帮助屏幕可提示如何接线。所有测试结果可保存并下载。
关键特点:
-?????显示屏两边红绿LED指示测试结果是否通过
-?????帮助屏幕可提示如何接线
-?????可测试B型漏电开关
-?????三线法测试接地电阻
-?????内置环路阻抗表。自动评价线路/环路阻抗
-?????三相电压实时监测
-?????连续性测试时自动极性翻转
-?????50-1000V、1000MΩ绝缘电阻测试
-?????环路阻抗测试不触发漏电开关
-?????内置充电电路和充电电池
-?????漏电开关自动测试
-?????EuroLink软件自动下载测试结果并生成报告
-?????通过蓝牙和PC机、安桌系统、智能手机通讯
-?????EuroLink App数据管理APP(可选)
?
测量功能:
-?????直流电压绝缘电阻测试
-?????200mA电流测试PE导体连续性,带极性转换
-?????7mA电流测试PE导体连续性(连续测量)不会使RCD脱扣(仅MI3125B有此功能)
-?????线路阻抗
-?????环路阻抗
-?????环路阻抗带脱扣锁定RCD功能
-?????TRMS真有效值电压和频率测量
-?????相序
-?????RCD测试(通用型和延迟时,类型:AC,A和B)(MI3125不能测B型)
-?????三线法测量接地电阻(仅MI3125B有此功能)
功能 | 测量范围 | 分辨率 | 精度 |
绝缘电阻(EN 61557-2) | U=50,100,250VDC R:0.00MΩ-19.99MΩ 20.0MΩ-99.9MΩ 100MΩ-199.99MΩ U=500,1kVDC R:0.00MΩ-19.99MΩ 20.0MΩ-199.9MΩ 200MΩ-999MΩ | 0.01 MΩ 0.1 MΩ 0.1 MΩ 0.01 MΩ 0.1 MΩ 1 MΩ | ±(读数的5%+3位) ±读数的10% ±读数的20% ±(读数的5%+3位) ±读数的5% ±读数的10% |
200mA电流测试PE导体连续性,带极性转换(EN 61557-4) | 0.00Ω-19.99Ω 20.0Ω-199.9Ω 200Ω-1999Ω | 0.01Ω 0.1Ω 1Ω | ±(读数的3%+3位) ±读数的5% ±读数的5% |
7mA电流测试PE导体连续性(连续测量) (仅MI3125B有此功能) | 0.0Ω-19.9Ω 20Ω-1999Ω | 0.01Ω 1Ω | ±(读数的5%+3位) ±(读数的5%+3位) |
环路阻抗(EN61557-3) | 0.0Ω-9.99Ω 10.0Ω-99.9Ω 100Ω-999Ω 1.00KΩ-9.99kΩ | 0.01Ω 0.1Ω 1Ω 10Ω | ±(读数的5%+5位) ±(读数的5%+5位) ±读数的10% ±读数的10% |
线路阻抗(EN61557-3) | 0.00Ω-9.99Ω 10.0Ω-99.9Ω 100Ω-999Ω 1.00kΩ-9.99kΩ | 0.01Ω 0.1Ω 1Ω 10Ω | ±(读数的5%+5位) ±(读数的5%+5位) ±读数的10% ±读数的10% |
电压降 | 0.0% – 99.9% | 0.1& | 可视为线路阻抗的精度 |
电压 | 0V – 550V | 1V | ±(读数的2%+2位) |
频率 | 0.00Hz – 9.99Hz 10.00Hz – 499.99Hz | 0.01Hz 0.1H | ±(读数的0.2%+1位) |
相序(EN61557-7) | 1.2.3?或?3.2.1 | ||
RCD测试(EN61557-6) (MI3125不能测B型RCD) | IΔn:10mA, 30 mA, 100 mA, 300 mA, 500 mA,?1A | ||
-?接触电压Uc | 0.0V – 19.9V 20.0V – 99.9V | 0.1V 0.1V | 读数的(-0% / +15%)?±10位 读数的(-0% / +15%) |
-?脱扣时间 | 0.0ms – 40.0ms 0.0ms – max. time | 0.1ms 0.ms | ±1ms ±3ms |
-?脱扣电流 | 0.2×IΔn – 1.1×IΔn(AC型) 0.2×IΔn – 2.2×IΔn(A型, IΔn<30 mA) 0.2×IΔn – 1.5×IΔn(A型, IΔn≥30 mA) 0.2×IΔn – 2.2×IΔn(B型) | 0.05×IΔn 0.05×IΔn 0.05×IΔn 0.05×IΔn | ±0.1×IΔn ±0.1×IΔn ±0.1×IΔn ±0.1×IΔn |
接地电阻(EN61557-5) (三线法) | 0.00Ω-19.99Ω 20.0Ω-199.9Ω 200Ω-9999Ω | 0.01Ω 0.1Ω 1Ω | ±(读数的5%+5位) ±(读数的5%+5位) ±(读数的5%+5位) |
电源 | 6?×?1.2V?充电电池,AA型 | ||
过压类别 | CAT III / 600V?;?CAT IV/ 300V | ||
保护级别 | 双重绝缘 | ||
COM端口 | RS232和USB(MI3125无通讯端口,无存贮功能及相应的软件) | ||
尺寸 | 140×80×230mm | ||
重量 | 1.0kg |

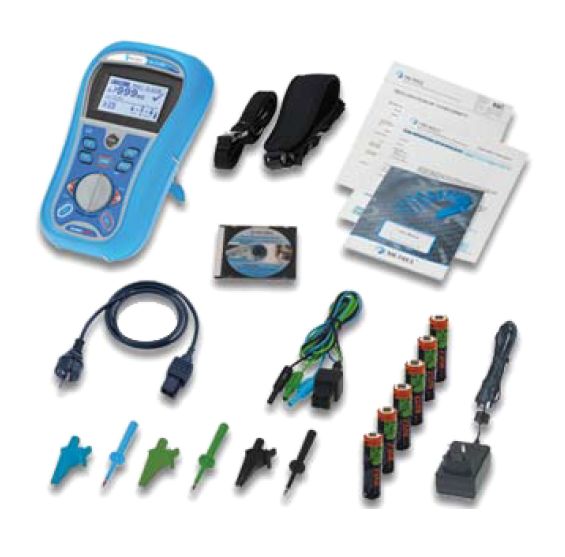

MI3125 ? 标准配置:(特别提示:测试接地电阻须选S2026或S2027测试线)
– 主机
– 1.5米测试线
– 测试插头
– 电源适配器及六节电池
– 蓝、黑、绿测试探头
– 蓝、黑、绿鳄鱼夹
– 背带
– 使用说明书
– 校验报告

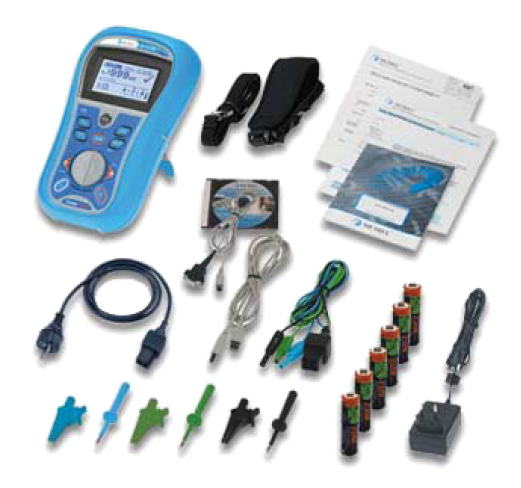

MI3125B ? 标准配置:(特别提示:测试接地电阻须选S2026或S2027测试线)
– MI3125
– USB电缆
– RS232-PS/2电缆
– PC SW EuroLink PRO软件
