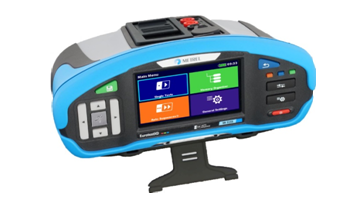

MI3155是美翠公司为工业应用设计的多功能电气综合测试仪,通过大触摸屏实现符合人类工程学的直观用户接口和自动顺序测试AUTO SEQUENCE,,包括电流有效值测试、RCD漏电开关测试、线路回路阻抗测试、三/四线法测量接地电阻、在线电压监测、相序测试、压敏电阻测试、极化指数/吸收比(PI/DAR)计算、亮度测试、放电时间测试、ISFL测试、IMD测试等。
测量功能:
-???? 四线法测量变压器阻抗;
-???? 采用热系数计算做高精度短路电流评价;
-???? 三线法测试PE,不需要额外的延长导线;
-???? 自动测试L-N,N-PE,L-PE之间的绝缘电阻;
-???? 四线法连续性测试;
-???? 50V-2500V直流电压绝缘电阻测试,计算极化指数PI和吸收比DAR;
-???? 压敏电阻测试;
-???? 200mA电流测试PE导体连续性,带极性转换;
-???? 7mA电流测试PE导体连续性(连续测量)不会使RCD脱扣;
-???? 二线法、三线法环路阻抗测试(L-PE),带脱扣锁定RCD功能;
-???? 采用另外的P/S探头测试触摸电压/接触电压;
-???? 二线法、三线法线路阻抗测试(L-L、L-N);
-???? 单相、三相电压有效值和频率测量;
-???? 16-400Hz频率范围内测量线路、环路、RCD漏电开关;
-???? 相序;
-???? 功率和THD测量(到12次谐波);
-???? RCD测试(通用型和延迟时,类型:AC,A,F,B,B+,MI RCD,PRCD,PRCD-K,PRCD-SD );
-???? 接地电阻(3线法,双钳法);
-???? 土壤电阻率(加选功能);
-???? TRMS真有效值泄漏电流和负载电流(可选);
-???? 第一次故障泄漏电流(ISFL);
-???? 绝缘监视设备(IMDs)的测试;
-???? 带有放电时间的机器模式支持;

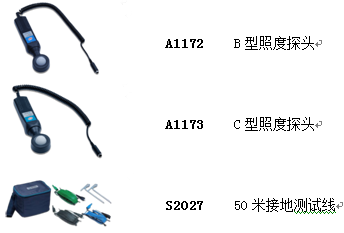

-???? 照度测量(加选);
-???? 高分辨率环路阻抗(mΩ)(可选);
-???? 支持EVSE(电动车充电设备)(可选);
-???? 电缆定位(可选);
-???? QR和条码扫描支持(可选)
关键特点:
可编程自动测试;
预定义单元轮廓;
预定义自动测试;
Auto TT (U,Zln,Zs,Uc);
Auto TN/RCD (U,Zln,Zs,Rpe);
Auto TN(U,Zln,Zlpe,Rpe);
Auto IT(U,Zln,Isc,Isfl,IMD) ;
功能检验;
可视检验;
习惯检查(可视及功能)可集成到自动顺序测试;
EVSE(电动车充电桩)自动顺序和充电桩;
机器功能和可视检查 ;
内置帮助屏幕;
内置保险丝表可自动评价线路/环路阻抗测试结果;
实时监测三相电压;
连续性测试极性自动转换;
自动完成RCD测试(RCD AUTO);
自动阻抗测试(Z AUTO);
滤波器测量;
充电器、充电电池为标准配置;
通过蓝牙和PC机、安桌桌面、智能手机通讯;
ES Manager软件上传或下传测试数据并建立测试报告;
EuroLink安桌APP数据管理工具(可选)
应用:
-???? 测量TT、TN、IT系统
-???? 测量单相及三相系统
-???? 家庭及工业电气设备初始及定期检查
-???? 低压电气系统安全测试
-???? 维护
-???? 照明安装
-???? 高低频电气测试(工业、航空、高铁、化学、采矿、港口等)
-???? 建筑电气测试
-???? 可移动发电机测试
-???? 机器和开关柜测试
-???? 医疗设备测试
-???? 充电桩测试
功能 | 测量范围 | 分辨率 | 精度 |
二线法7mA电流测试连续性 | 0.0Ω-19.9Ω 20Ω-1999Ω | 0.1Ω 1Ω | ±(读数的5%+3位) ±(读数的5%+3位) |
200mA电流连续性测试, 二线法或四线法 | 0.00Ω-19.99Ω 20.0Ω-199.9Ω 200Ω-1999Ω | 0.01Ω 0.1Ω 1Ω | ±(读数的3%+3位) ±读数的5% ±读数的5% |
绝缘电阻(EN 61557-2) U=50,100,250VDC | 0.00MΩ-19.99MΩ 20.0MΩ-99.9MΩ 100MΩ-199.9MΩ | 0.01 MΩ 0.1 MΩ 0.1 MΩ | ±(读数的5%+5位) ±读数的10% ±读数的20% |
绝缘电阻(EN 61557-2) U=500,1kVDC | 0.00MΩ-19.99MΩ 20.0MΩ-199.9MΩ 200MΩ-999MΩ | 0.01 MΩ 0.1 MΩ 1 MΩ | ±(读数的5%+3位) ±读数的5% ±读数的10% |
绝缘电阻(EN 61557-2) 2500V | 0.00MΩ-19.99MΩ 20.0MΩ-199.9MΩ 200MΩ-999MΩ 1.00 GΩ-19.99GΩ | 0.01 MΩ 0.1 MΩ 1 MΩ 0.01GΩ | ±(读数的5%+3位) ±读数的5% ±读数的10% ±读数的10% |
DAR PI | 0.01-9.99 10.0-100.0 | 0.01 0.1 | ±(读数的5%+2位) ±读数的5% |
压敏电阻测试 AC/DC | 0-1000V DC 0-625V AC | 1V 1V | ±(读数的3%+3位) ±(读数的3%+3位) |
RCD测试(EN61557-6) | IΔn:10mA, 30mA, 100mA, 300mA, 500mA, 1A | ||
-接触电压Uc | 0.0V – 19.9V 20.0V – 99.9V | 0.1V 0.1V | 读数的(-0% / +15%) +10位 读数的(-0% / +15%) |
-脱扣时间(t) | 0.0ms – 40.0ms 0.0ms – max. time | 0.1ms 0.1ms | ±1ms ±3ms |
-脱扣电流 | 0.2×IΔn –1.1×IΔn(AC型) 0.2×IΔn – 1.5×IΔn(A型, IΔn≥30mA) 0.2×IΔn – 2.2×IΔn(A型, IΔn<30mA) 0.2×IΔn – 2.2×IΔn(B型) | 0.05×IΔn 0.05×IΔn 0.05×IΔn 0.05×IΔn | ±0.1×IΔn ±0.1×IΔn ±0.1×IΔn ±0.1×IΔn |
线路阻抗(EN61557-3) | 0.0Ω-9.99Ω 10Ω-99.99Ω 100Ω-999Ω 1.00kΩ-9.99kΩ | 0.01Ω 0.1Ω 1Ω 10Ω | ±(读数的5%+5位) ±(读数的5%+5位) ±读数的10% ±读数的10% |
环路阻抗(EN61557-3) | 0.0Ω-9.99Ω 10Ω-99.9Ω 100Ω-999Ω 1.00kΩ-9.99kΩ | 0.01Ω 0.1Ω 1Ω 10Ω | ±(读数的5%+5位) ±(读数的5%+5位) ±读数的10% ±读数的10% |
电压 | 0V – 550V | 1V | ±(读数的2%+2位) |
频率 | 0.00Hz – 9.99Hz 10.0Hz – 499.9Hz | 0.01Hz 0.1Hz | ±(读数的0.2%+1位) ±(读数的0.2%+1位) |
TRMS真有效值电流 A1018电流钳 | 0.0mA-99.9mA 100 mA -999 mA 1A -19.99A | 0.1mA 1mA 0.01A | ±(读数的5%+5位) ±(读数的3%+3位) ±读数的3% |
TRMS真有效值电流 A1019电流钳 | 0.0mA-99.9mA 100 mA -999 mA 1A -19.99A | 0.1mA 1mA 0.01A | 仅仅起指示意义 ±(读数的3%+3位) ±读数的3% |
TRMS真有效值电流 A1391电流钳(40A) | 0.0A-1.9A 2.00A -19.99A 20.0A -39.9A | 0.01A 0.01A 0.1A | ±(读数的3%+3位) ±读数的3% ±读数的3% |
TRMS真有效值电流 A1391电流钳(300A) | 0.00A-19.9A 20.0A -39.9 mA 40.0A -299.9A | 0.01A 0.1A 0.1A | 仅仅起指示意义 仅仅起指示意义 ±(读数的3%+5位) |
相序(EN61557-7) | 1.2.3 或 3.2.1 | ||
接地电阻(EN61557-5)(三线法) | 0.00Ω-19.99Ω 20.0Ω-199.9Ω 200.0Ω-9999Ω | 0.01Ω 0.1Ω 1Ω | ±(读数的5%+5位) ±(读数的5%+5位) ±(读数的5%+5位) |
接地电阻(双钳法) | 0.00Ω-19.99Ω 20.0Ω-30.0Ω 30.1Ω-39.9Ω | 0.01Ω 0.1Ω 0.1Ω | ±(读数的10%+10位) ±读数的20% ±读数的30% |
土壤电阻率 | 0.0Ωm-99.9Ωm 100Ωm-999Ωm 1.00kΩm-9.99kΩm 10.0kΩm-99.9kΩm >100 kΩm | 0.1Ωm 1Ωm 0.01kΩm 0.1kΩm 1kΩm | ±读数的5% ±读数的5% ±读数的10% ±读数的10%; ±读数的20% |
功率(P\S\Q) | 0.00w-99.9kW(kva,kvar) | ||
功率因数 | -1.00-1.00 | ||
电压谐波畸变率 | 0.1%-99.9% | ||
电压谐波 | 0.1V-500V | ||
电流谐波 | 0.00A-199.9A | ||
第一次故障泄漏电流 | 0.0mA-19.9mA | 0.1mA | ±(读数的5%+3位) |
绝缘监视设备测试IMD | 5-640kΩ | 5kΩ | |
照度(类型B) | 0.00lux – 19.99lux 20.0lux – 199.9lux 200lux – 1999lux 2.00klux – 19.99klux | 0.01 lux 0.1 lux 1 lux 10 lux | ±(读数的5%+2位) ±(读数的5%+2位) ±读数的5% ±读数的5% |
照度(类型C) | 0.00lux – 19.99lux 20.0lux – 199.9lux 200lux – 1999lux 2.00klux – 19.99klux | 0.01 lux 0.1 lux 1 lux 10 lux | ±(读数的10%+3位) ±(读数的10%+3位) ±读数的10% ±读数的10% |
放电时间 | 0.0s-10.0s | 0.1s | ±(读数的5%+2位) |
峰值电压(放电时间) | 0V-550V | 1V | ±(读数的5%+3位) |
电源 | 7.2V (4400mAh 锂电池包 | ||
过压类别 | 600V CAT III;300V CAT ? IV | ||
保护级别 | 双重绝缘 | ||
COM端口 | 蓝牙、USB、RS232 | ||
尺寸 | 252×111×165mm | ||
重量 | 1.78kg |

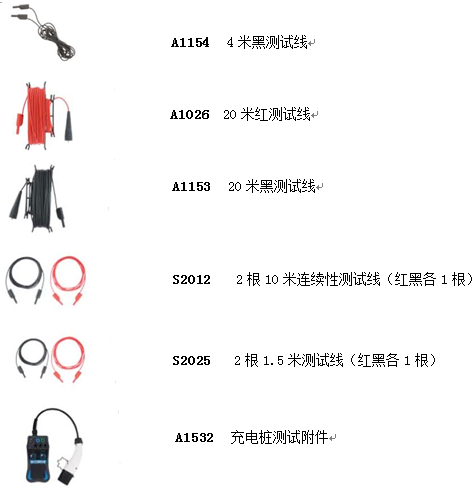

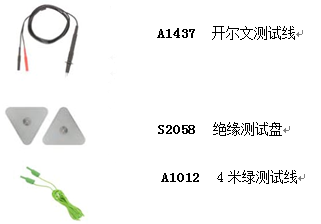

MI3155 ST标准配置:
-??? ?主机

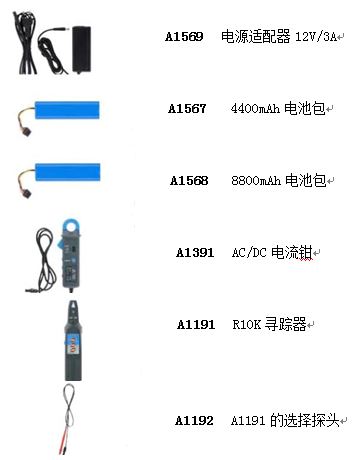

-???? 4400mA电池包
-???? 电源适配器12V/3A
-???? 1.5米测试手柄
-???? 1.5米四线测试线
-???? 1.5米三线测试线
-???? 1.5米2.5kV? 二线测试线
-???? 红、黑、蓝、绿测试探头(共4个)
-???? 红2、黑2、蓝、绿鳄鱼夹(共6个)
-???? 20米接地测试线
-???? USB电缆
-???? 软携带包
-???? ES Manager软件
-???? 使用说明书

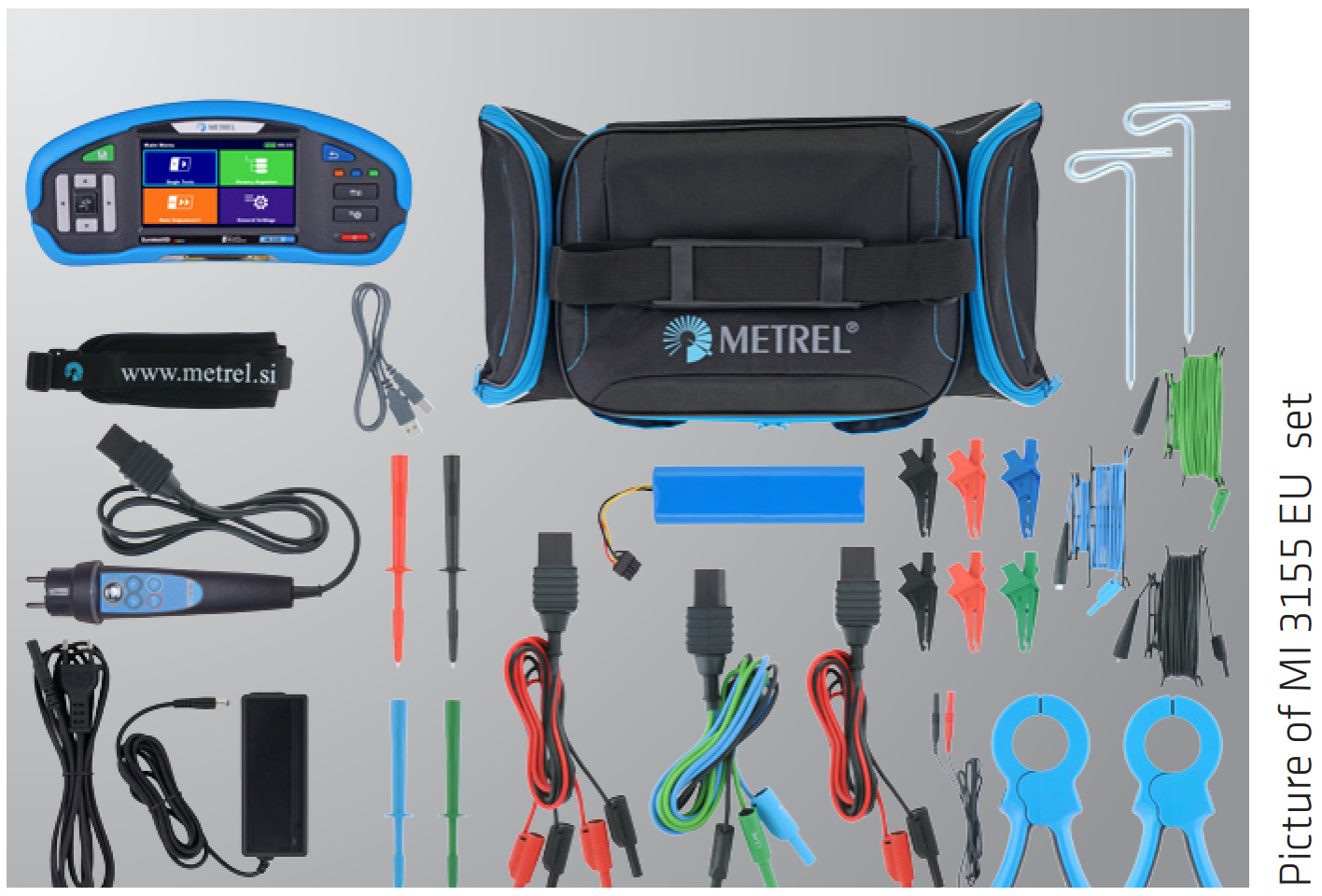

MI3155EU标准配置:
-???? MI3155ST
-???? 8800mAh电池包替代4400mAh

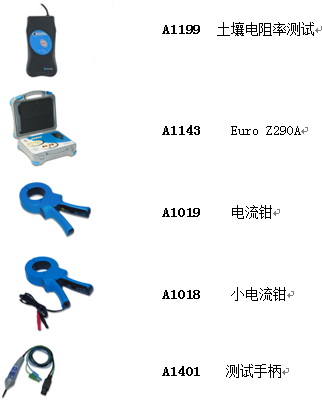

-???? A1018电流钳
-???? A1019电流钳
-???? ES Manager高级软件(带许可密码)
