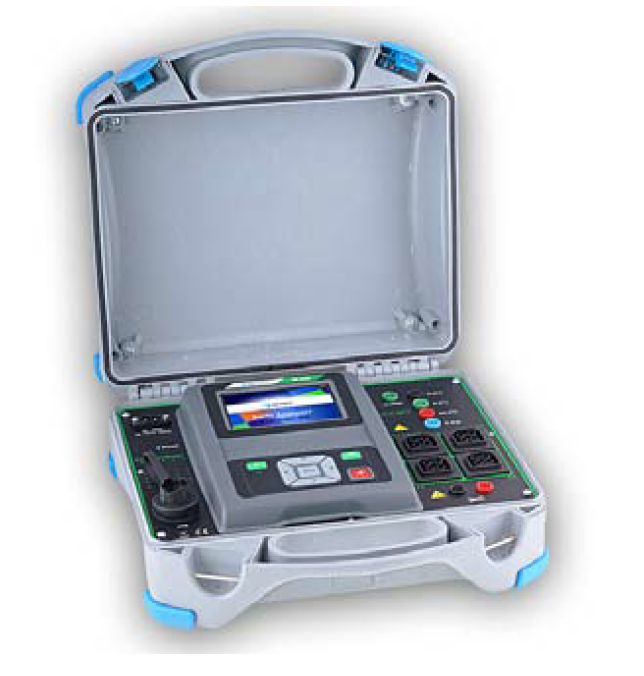

MI3290-GX4接地电阻测试仪

MI3290 是一款可内部电池供电或外部交流电源供电的便携式接地电阻测试仪，可用于测量接地电阻，土壤电阻率，地电位（带电和不带电物体）。用户可以选择经典的三线法或采用1-4个电流钳的选择电极法测量输电杆塔的接地电阻。用户也可根据需要选择不同的测量频率：单频率、55 Hz-15 kHz的扫描频率、25 kHz高频法、模拟雷击的脉冲方法。具有抗干扰能力适合工业环境使用。提供多种配件组合完成不同测试功能。

测量功能

二线法、三线法、四线法测量接地电阻；

选择电极法（单钳法）；

双铁芯电流钳测接地电阻（双钳法）；

土壤电阻率测量（Wenner和Schlumberger方法）；

高频接地电阻（25 kHz）；

5米柔性电流钳测量单塔接地电阻；

最多采用四只柔性电流钳测量杆塔多点接地的接地电阻；

电流测量（铁芯电流钳，柔性电流钳）；

连续性测量7mA和200mA；

地电位；

跨步电压测量和接触电压测量；

脉冲接地电阻测量（10/350s）

主要特征

单台仪器完成所有类型接地测量。

宽测量频率（55 Hz-15 kHz），可以做接地阻抗的频率特性分析.

在连接保护地线的电缆上开展接地测量。

可测量单腿杆塔和四腿杆塔。

电流钳有多种选择：铁芯小口径电流钳、5米柔性大口径电流钳。

高频接地电阻测量（根据IEEE_Std 81）。

屏幕显示扫描模式下的接地阻抗-频率图Z（f）。

3.4背光彩色液晶显示屏，带触摸屏。

交流电源（通用90-250 V AC）或电池供电（内置快速充电器）

高防护等级：IP 55，IP 54。

检查箱 – 提供不同的自检方法。

直流电阻测量。

用于模拟雷击的脉冲阻抗测量。

支持单次或自动测量。

计算机软件PC-SW,用于数据处理。

应用

单点接地或多点接地的输电杆塔

中低压变电站；

滑雪缆车，无线电塔；

太阳能发电厂，风力和水力涡轮机；

工业区。
