PDF1000A双频率超低频直流接地故障定点仪
基本原理
直流系统接地故障测试常用的方法是信号注入法,即在直流母线和地之间加一交流电压信号,从而在接地故障点产生一交流电流信号。根据交流电压与电流的数值即可计算出直流母线对地电阻值。根据交流电流的流通路径可以判断出接地故障所在的支路和故障点。由于直流系统分布电容的存在,而且分布电容的大小随直流电源容量、环境湿度和其他因素的不同而不同,为减小分布电容的影响通常采用信号频率越低越好。为了降低分布电容的影响PDF1000A采用双频率超低频信号检测直流接地故障点,可克复现场分布电容的影响。
仪器技术特点
1、24V、48V、110V、220V直流系统共用一套直流接地探测器
2、可以克复电容干扰,准确无误地将故障锁定在最小范围内。
3、信号输出幅度及功率小,对继电保护、自动、操作回路没有影响,使用安全。
4、提供15mm和70mm双电流钳。
5、能适应交、直流串电引起的接地,环网供电接地,二极管隔离供电接地。
6、不需要调试,使用方便;充电电池供电,低功耗。
7、不用安装,不用停电,不用摇绝缘,就能快速准确找到一点或多点接地位置。
信号发送器XGR技术参数:
1、直流系统母线电压范围:220VDC、110VDC、48VDC、24VDC;
2、输出信号频率:1&2Hz。
3、功耗小于2W。
3、工作温度:-20 至 +55°C
4、电源:?8?节2号充电电池
5、电池工作时间:大于?8?小时
6、尺寸:525px?375px?175px
7、重量:1公斤
信号接收器XRM技术参数:
1、直流系统母线电压范围:220VDC、110VDC、48VDC、24VDC;
2、双电流钳:20mm,70mm。
3、三位红色数码管显示。
4、接地电阻检测范围:0—100 KΩ,分辩率1KΩ,?精度10%±2 KΩ。
5、接地电容检测范围:1-400μF,分辩率1μF。
6、功耗小于2W
7、工作温度:-20 至 +55°C
8、电源:?8?节2号充电电池
9、电池工作时间:大于?8小时
10、尺寸:525px?375px?175px
11、重量:1公斤

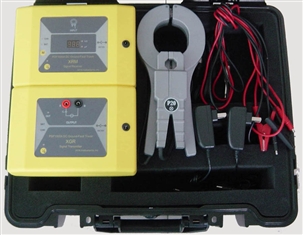

信号发生器,1个;
信号接收器,1个;
电流钳,2只;
充电电池及充电器,1套;
仪器箱,1个;
使用手册,1份
