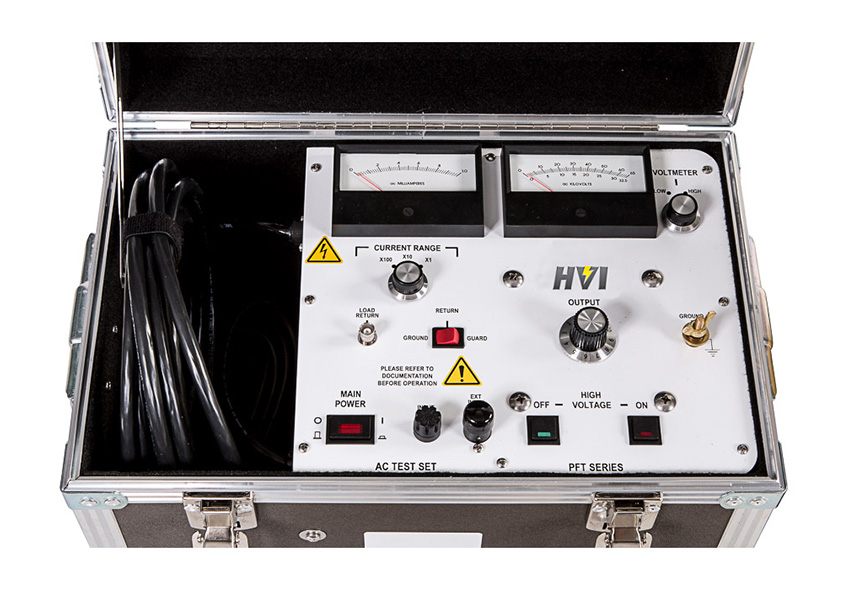

PFT-652CM(F)
Portable AC Hipot for Apparatus Testing
Features and Benefits
The PFT-652CM(F) AC hipot test set provides continuously adjustable output voltages for overvoltage withstand testing of the following:
- Switchgear
- Circuit breakers
- Reclosers
- Vacuum bottles
- Hot sticks
- Motor windings
- Other high voltage insulation requiring AC
Features:
- Continuously adjustable output voltage
- Fixed overload, factory set to 120% of variable transformer rated output current
- Zero start and external interlock provision
- Secondary connected dual-range voltmeter
- Three-range current meter with guard/ground return circuit
- Transit protected meters prevent meter damage between test sites
Specifications
Input: | 120 V, 15 A, 50/60 Hz, single phase (F) 230 V, 8 A, 50/60 Hz, single phase |
---|---|
Output: | 0-65 kV?AC, 2.0 kVA resistive load |
Duty: | 2 kVA: 1 hour ON, 1 hour OFF 1.5 kVA: continuous |
Distortion: | Less than 5% |
Meter Accuracy: | +/- 2% of full scale |
Voltmeter: | 3.5”, scaled 0-32.5/65 kV AC (RMS) |
Current Meter: | 3.5”, scaled 0-1.0 mA with x1, x10, x100 range multiplier |
Size & Weight: (W x D x H) | Control: 120 V: 34 lb. (15kg) 230V: 49 lb. (22kg) HV Tank: 16.5 x 10.13 x 10.13 in., 50 lb. 42 x 26 x 26 cm, 23 kg |
Output Termination: | Top toroid |
PFT-652CM(F)
用于设备测试的便携式AC Hipot
特色和优点
的PFT-652CM(F)?AC耐压测试装置提供连续可调的输出电压过电压经受以下测试:
- 开关
- 断路器
- 重合器
- 真空瓶
- 热棒
- 电机绕组
- 其他需要交流的高压绝缘
特征:
- 输出电压连续可调
- 固定过载,出厂设置为变压器额定输出电流的120%
- 零启动和外部互锁提供
- 二次连接双量程电压表
- 带有保护/接地回路的三量程电流表
- 过境保护仪表可防止测试站点之间的仪表损坏
产品规格
输入: | 120 V,15 A,50/60 Hz,单相 (F)?230 V,8 A,50/60 Hz,单相 |
---|---|
输出: | 0-65 kV AC,2.0 kVA电阻负载 |
义务: | 2 kVA:1小时ON,1小时OFF 1.5 kVA:连续 |
失真: | 低于5% |
仪表精度: | 满量程的+/- 2% |
电压表: | 3.5“,标度0-32.5 / 65 kV AC(RMS) |
电流表: | 3.5“,使用x1,x10,x100范围倍增器缩放0-1.0 mA |
尺寸和重量:( 宽x深x高) | 控制: 120 V:34磅(15千克) 230V:49磅(?22千克) 高压坦克: 16.5 x 10.13 x 10.13英寸,50磅 .42 x 26 x 26厘米,23千克 |
输出终止: | 顶部环形 |
PFT系列便携式交流耐压测试仪是各种现场测试和维修工厂测试用的理想选择。它们价格便宜、结构紧凑、体积轻巧,既耐用又KK。3 kVA型号具有电容性负载补偿特性,能够在常规线路输入工作条件下进行满载试验,功耗仅为1.5 kVA。
该系列非常适合测试架空设备、真空瓶和灭弧室、开关设备、母线槽、电动真空开关、自动继电器、套管、熔断器和避雷器、巡检用安全用品、小型变压器、电气部件和电动机。
美高测提供4款一体式设计,配有屏蔽输出电缆的型号:PFT-103CM、PFT-301CM、PFT-303CM和PFT-503CM。也提供一款分体式设计,配有顶环式终端(不提供输出电缆)的PFT-1003CM型,输出电压是100kV。此外,还提供专门适用于架空设备、作业车和常规交流高压测试的ALT-120/60型。也可根据客户需求定制输出电压从10kVac到300kVac的型号。
美高测便携式交流耐压产品有多种型号可选,用户可以根据需求选择不同规格的产品。详情请参阅手册或咨询厂家。
