• 以下是长谷川的电压检测器。根据工作电压选择一个电压检测器/验电器。
  • Below is about Hasegawa’s Voltage Detector.Select a Voltage Detector according to working voltages.
  • 交流50V?600V（50Hz / 60Hz）
  • 音频信号和发光
  • 交流非接触电压测试仪

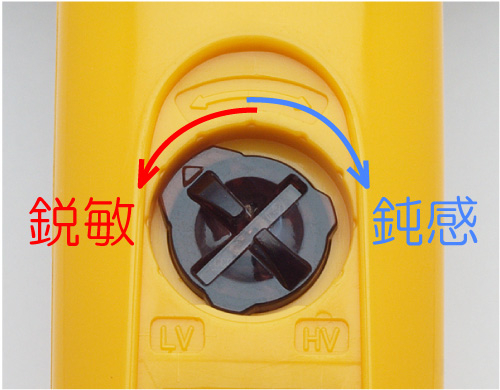

  • 操作灵敏度可调
  • 电池：LR44（1.5v）×2个
  • AC 50V?600V (50Hz/60Hz)
  • Audio-signaling and light emitting
  • AC Non-Contact Voltage Tester
  • The sensitivity for operation is adjustable
  • Battery: LR44(1.5v) × 2 pcs
  • 交流50V?600V（50Hz / 60Hz）
  • 音频信号和发光
  • 交流非接触电压测试仪
  • 操作灵敏度可调
  • 电池：LR44（1.5v）×2个
  • AC 50V～600V (50Hz/60Hz)
  • Audio-signaling and light emitting
  • AC Non-Contact Voltage Tester
  • The sensitivity for operation is adjustable
  • Battery: LR44(1.5v) × 2 pcs
  • 新版本配备防水功能，作为HT-680系列的后续产品
  • 工作电压范围
    ? AC50?600V / DC12?750V
  • 相当于IPX4的防水功能（防止飞溅）
  • 触头由导电树脂制成
  • 防止短路。电导率不容易丢失。
  • 仅用于裸线（只能用于裸线。不能用于绝缘线。）
  • 电池：AAA电池（R03 / LR03 / 1.5V）×1pce
    ＊不能使用充电电池。

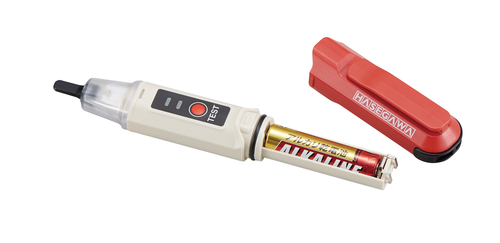

  • The New release equipped waterproof as a successor of HT-680 Series
  • Working voltage range
    ?AC50～600V / DC12～750V
  • Waterproof equivalent to IPX4(protection against splashes)
  • Contact tip made of Conductive resin
  • Short circuit prevention. Conductivity is not easily lost.
  • Only for bare wire(Can be used for bare conductor wire only.Can not be used for insulated conductor wire.)
  • Battery: AAA battery(R03 / LR03 / 1.5V)×1pce
    ＊Can not use rechargeable battery.

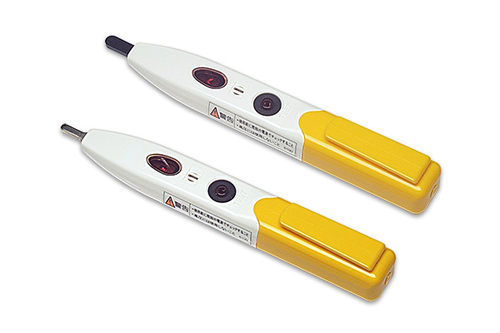

  • 交流50V?600V（50Hz / 60Hz）
  • 直流50V?600V
  • 音频信号和发光
  • HT-680D：导电胶
  • HT-680DS：金属
  • 电池：LR44（1.5v）×2个
  • AC 50V?600V (50Hz/60Hz)
  • DC 50V?600V
  • Audio-signaling and light emitting
  • HT-680D :Conductive rubber
  • HT-680DS:Metal
  • Battery: LR44(1.5v) × 2 pcs

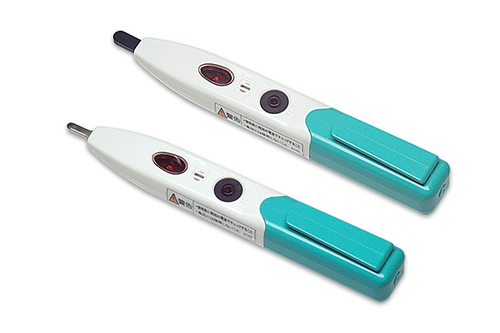

  • 交流50V?600V（50Hz / 60Hz）
  • 直流12V?600V
  • 音频信号和发光
  • HT-680DB：导电胶
  • HT-680DBS：金属
  • 电池：LR44（1.5v）×2个
  • AC 50V?600V (50Hz/60Hz)
  • DC 12V?600V
  • Audio-signaling and light emitting
  • HT-680DB :Conductive rubber
  • HT-680DBS:Metal
  • Battery: LR44(1.5v) × 2 pcs
  • 工作电压范围：
    AC 50V?600V（50Hz / 60Hz）/ DC 50V?600V
  • 音频信号和发光
  • 根据检测，通过滑动开关进行灵敏度切换。
    （裸导体/绝缘导体）
  • 选件：接地线（DF01027）
  • 可选的接地线可用于以下用途。
  • ?电压判别功能（100V / 200V）。
  • ?防止由于反向感应电压引起的不必要的检测。
    （接地线应与接地金属接触。）
  • 电池：LR44（1.5V）×2个

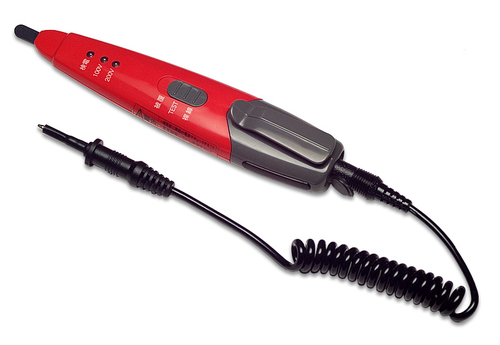

  • Working Voltage Range:?
    AC 50V?600V (50Hz/60Hz) / DC 50V?600V
  • Audio-signaling and light emitting

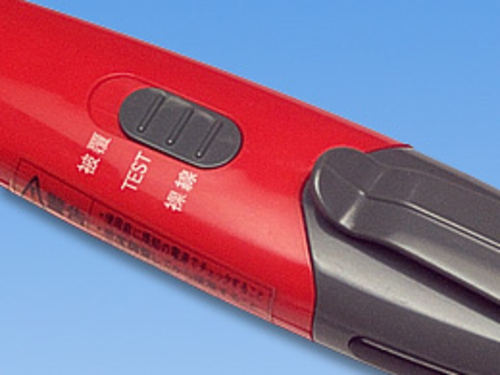

  • Sencitivity switch-over by slider switch depending on the detection.
    (bare conductor/insulated conductor)

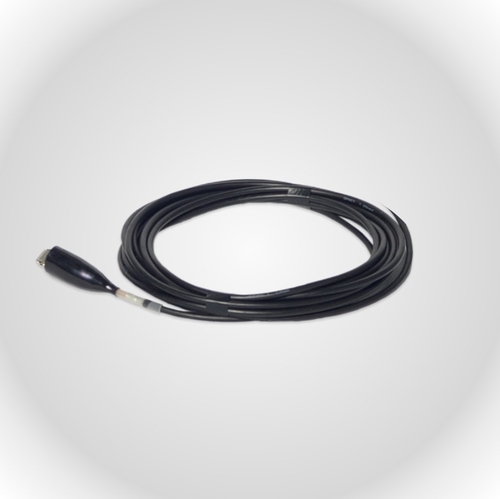

  • Option: Grounding wire(DF01027)
  • Optional grounding wire can be used for below.
  • ?Voltage discrimination function(100V/200V).
  • ?Prevents unnecessary detection due to reverse
    induction voltage.
    (Grounding wire should be contacted to grounded metal.)
  • Battery: LR44(1.5V) × 2 pcs
  • 工作电压范围：AC 80V?7000V（50Hz / 60Hz）
  • 通过指示识别中压或低压的功能。
  • 电池：R03（1.5V）x 2个
  • Working Voltage Range: AC 80V?7000V (50Hz/60Hz)
  • The function of identification the medium voltage?
    or low voltage with the indication.
  • Battery: R03(1.5V) x 2 pcs
  • 工作电压范围：AC 80V?7000V（50Hz / 60Hz）
  • 足够紧凑，可放入工作服的口袋中。
  • 可更换的橡胶触头。
  • 通过指示识别中压或低压的功能。
  • 电池：LR44（1.5V）x 2个
  • Working Voltage Range: AC 80V?7000V (50Hz/60Hz)
  • The function of identification the medium voltage?
    or low voltage with the indication.
  • Battery: R03(1.5V) x 2 pcs
  • 工作电压范围：AC 60V?7000V（50Hz / 60Hz）
  • 工作电压范围为AC60V 。
  • 足够紧凑，可放入工作服的口袋中。
  • 可更换的橡胶触头。
  • 通过指示识别中压或低压的功能。
  • 电池：LR44（1.5V）x 2个
  • Working Voltage Range: AC 60V?7000V (50Hz/60Hz)
  • Working voltage range from AC60V as per Telecom
    standard in Japan.
  • Compact enough to carry in the pockets of working clothes.
  • Replaceable contact tip made of rubber.
  • The function of identification the medium voltage?
    or low voltage with the indication.
  • Battery: LR44(1.5V) x 2 pcs
  • 工作电压范围[低]：AC 80V?600V（50Hz / 60Hz）
    用手握住铭牌部分进行检测。
  • 工作电压范围[高]：AC 3000V?25000V（50Hz / 60Hz）
    用手握住手柄进行检测。
  • 伸缩型，中压标准型号。
  • 电池：LR44（1.5V）x 2个
  • Working Voltage Range[Low]: AC 80V?600V (50Hz/60Hz)
    Detect with your hand holding nameplate portion.
  • Working Voltage Range[high]: AC 3000V?25000V (50Hz/60Hz)
    Detect with your hand holding the grip.
  • Telescopic type, Standard model for Medium Voltage.
  • Battery: LR44(1.5V) x 2 pcs
  • 工作电压范围：AC 80V?7000V
    （50Hz / 60Hz）
  • 伸缩型，重量轻，结构紧凑。
  • 电池：LR44（1.5V）×2个
  • Working Voltage Range: AC 80V ～ 7000V?
    (50Hz/60Hz)
  • Telescopic type, Light weight and Compact.
  • Battery: LR44(1.5V) × 2 pcs
  • 工作电压范围[AC] 100V?7000V（50Hz / 60Hz）
  • 工作电压范围[DC] 50V?7000V
  • 如果拿着检测部件的铭牌，则可用于低压电路的电压检测。
  • 建议用于耐压测试。
  • 区分交流和直流。
  • 检查剩余电荷，然后将其放电。
  • 电池：LR44（1.5V）x 2个
  • Working Voltage Range[AC] 100V?7000V?
    (50Hz/60Hz)
  • Working Voltage Range[DC] 50V?7000V
  • May be used for voltage detection of a low-voltage circuit if holding the name plate of hte detecting part.
  • Recommended for Withstand Voltage Test.
  • Discriminate AC and DC.
  • Checking residual electric charge, and discharge it.
  • Battery: LR44(1.5V) x 2 pcs
  • 交流600 V-7kV（50Hz / 60Hz）
    直流600 V-7kV
  • 非球形接头
  • 音频信号和发光
  • LR44（1.5V）x 2个
  • AC 600 V – 7kV (50Hz/60Hz)
    DC 600 V – 7kV
  • Non Ball joint
  • Audio-signaling and light emitting
  • LR44(1.5V) x 2 pcs
  • 交流3kV-34.5kV（50Hz / 60Hz）
  • FRP用于绝缘棒。它重量轻且具有可操作性。
  • 尖端金属配件包括一个减震弹簧。
  • LR44（1.5V）x 2个

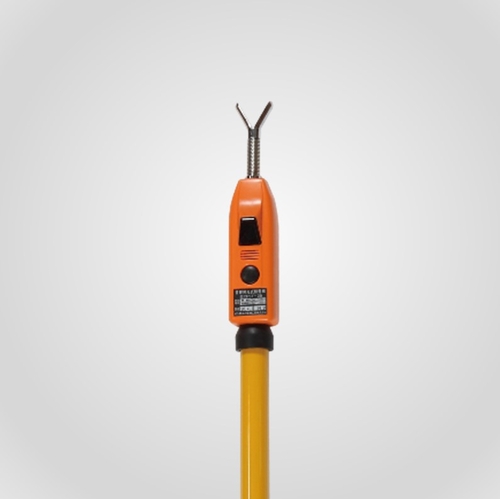

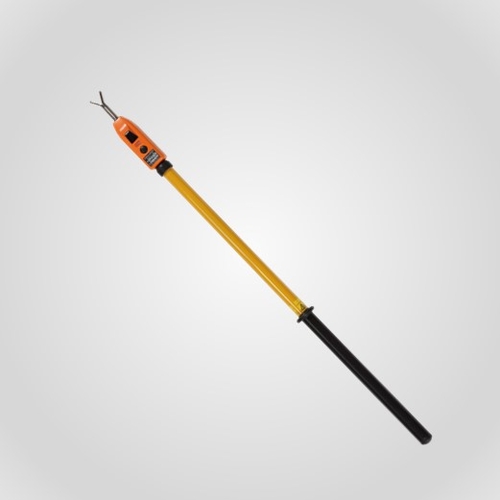

  • AC 3kV – 34.5kV (50Hz/60Hz)
  • FRP is used for the insulating stick. It is of lightweight and has outstanding operability.
  • Tip metal fitting consists of a shock-absorbing spring.
  • LR44(1.5V) x 2 pcs
  • 交流3kV-25kV（50Hz / 60Hz）
    直流3kV-25kV
  • 非球形接头
  • 音频信号和发光
  • LR44（1.5V）x 2个

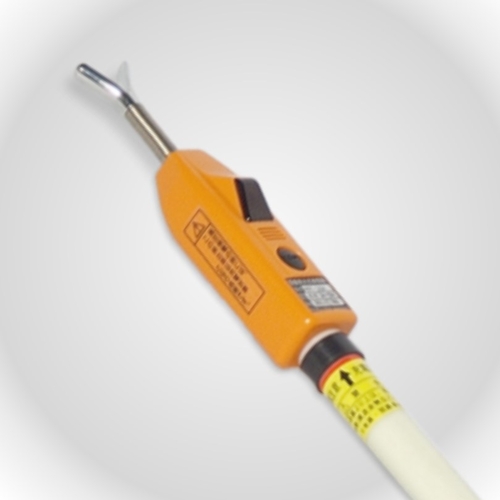

  • AC 3kV – 25kV (50Hz/60Hz)
    DC 3kV – 25kV
  • Non Ball joint
  • Audio-signaling and light emitting
  • LR44(1.5V) x 2 pcs
  • 交流6kV-90kV（50Hz / 60Hz）
    直流6kV-90kV
  • 非球形接头
  • 音频信号和发光
  • 6R61或6F22（9V）×1个

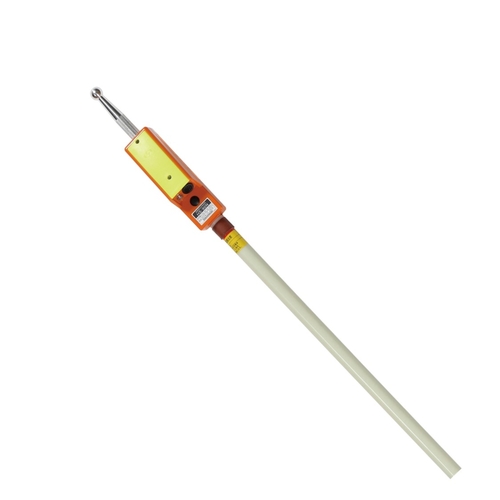

  • AC 6kV – 90kV (50Hz/60Hz)
    DC 6kV – 90kV
  • Non Ball joint
  • Audio-signaling and light emitting
  • 6R61 or 6F22(9V) × 1 pcs
  • 交流20kV-80.5kV（50Hz / 60Hz）
  • FRP用于绝缘棒。它重量轻且具有可操作性。
  • 尖端金属配件包括一个减震弹簧。
  • LR44（1.5V）x 2个
  • AC 20kV – 80.5kV (50Hz/60Hz)
  • FRP is used for the insulating stick. It is of lightweight and has outstanding operability.
  • Tip metal fitting consists of a shock-absorbing spring.
  • LR44(1.5V) x 2 pcs
  • 交流60kV-195.5kV（50Hz / 60Hz）
  • FRP用于绝缘棒。它重量轻且具有可操作性。
  • 尖端金属配件包括一个减震弹簧。
  • LR44（1.5V）x 2个
  • AC 60kV – 195.5kV (50Hz/60Hz)
  • FRP is used for the insulating stick. It is of lightweight and has outstanding operability.
  • Tip metal fitting consists of a shock-absorbing spring.
  • LR44(1.5V) x 2 pcs
  • 交流150kV-287.5kV（50Hz / 60Hz）
  • FRP用于绝缘棒。它重量轻且具有可操作性。
  • 尖端金属配件包括一个减震弹簧。
  • LR44（1.5V）x 2个
  • AC 150kV – 287.5kV (50Hz/60Hz)
  • FRP is used for the insulating stick. It is of lightweight and has outstanding operability.
  • Tip metal fitting consists of a shock-absorbing spring.
  • LR44(1.5V) x 2 pcs
  • 交流250kV-550 kV（50Hz / 60Hz）
  • 非球形接头
  • 音频信号和发光
  • 6R61或6F22（9V）x 1个
  • AC 250kV – 550 kV (50Hz/60Hz)
  • Non Ball joint
  • Audio-signaling and light emitting
  • 6R61 or 6F22(9V) x 1 pcs
  • DC1500V接触线的电压检测器，可视化的残余电压降低
  • ■特点
    ·重量轻体
    ·促进检测该电压的检查之前。
    ·Memolize音量控制的设置。
    ·简化检测的电压前的检查。
    ·采用很强的接地磁体。
    ·大适应症。

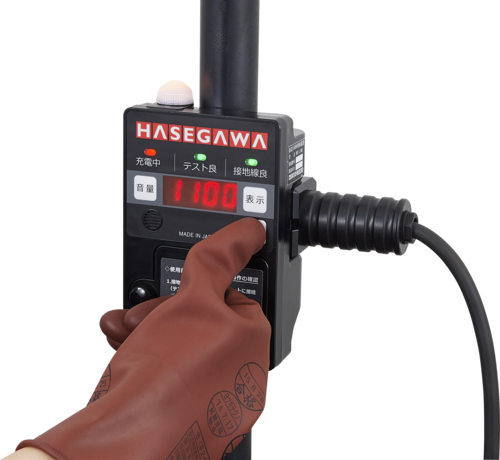

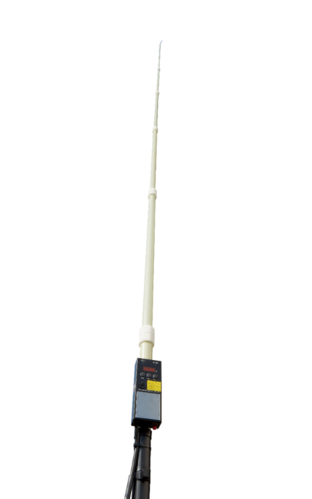

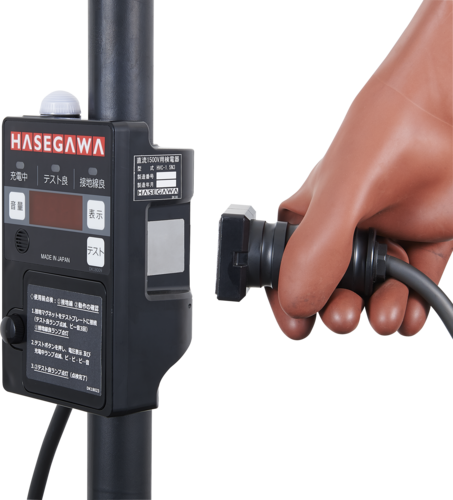

  • Voltage Detector for DC1500V Contact Wires,
    Visualization of decreasing Residual Voltage
  • ■Features
    ?Light weight body[About half weight compared
    with previous product.] ?Promote the checking before detect the voltage.
    ?Memolize the setting of volume control.
    ?Simplified the checking before detect the voltage.
    ?Adopt a strong Grounding magnet.
    ?Large Indication.
  • DC1500V接触线的电压检测器，
    可视化的降低残留电压
    馈线的长长度
  • ■功能
    ?接地线断开检查功能
    ?电压测量功能
    ?快速释放残留电荷
    ?内置电压检测器检查器
    由于主体内部具有产生电压的功能，因此不需要单独的电压检测器检查器
    ?音量蜂鸣器可调（高→中→低）
  • ■附件
    ?收纳袋（DA12001）
    ?试验用引线
    ?地线/ 3m（UH09001-1）
    ?· 地线/ 8m（UH09001-2）
  • Voltage Detector for DC1500V Contact Wires,
    Visualization of decreasing Residual Voltage
    Long length for Feeder
  • ■ Features
    ? Grounding wire disconnection check function
    ? Voltage measurement function
    ? Rapidly discharges residual electric charge
    ? Built-in Voltage detector checker
    Because there is a voltage-generating function inside the
    main body, separate voltage detector checker is not required
    ? The sound volume of the buzzer is adjustable (High → Medium → Low)
  • ■ Accessory
    ?Bag for housing（DA12001）
    ?Lead wire for test
    ?grounding wire/3m（UH09001-1）
    ?grounding wire/8m（UH09001-2）
  • 馈线长度? HST-30L AC 3kV?34.5kV
    ? HST-70L AC20kV?80.5kV
    ? HST-W80L AC20kV?80.5kV
  • ■特点
    ?FRP用于绝缘棒。它重量轻，可操作性好。
    ?尖端金属配件包括一个减震弹簧。
  • ■
    收纳袋（DA14006）

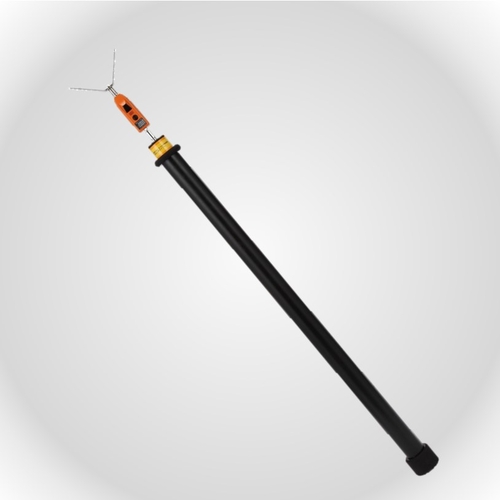

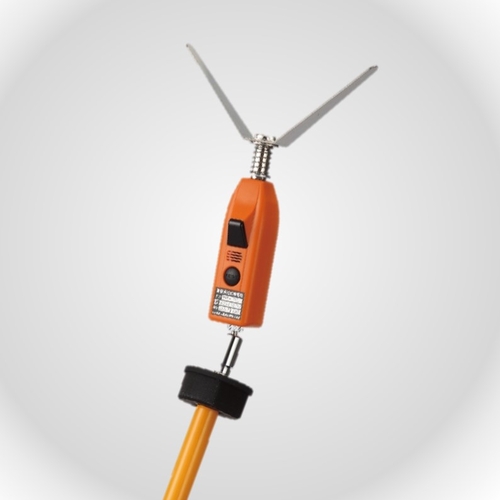

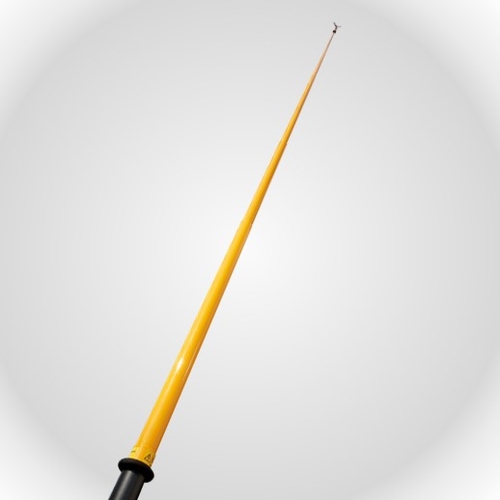

  • Long length for Feeder?HST-30L AC 3kV～34.5kV
    ?HST-70L AC20kV～80.5kV
    ?HST-W80L AC20kV～80.5kV
  • ■ Features
    ? FRP is used for the insulating stick. It is lightweight and outstanding in operability.
    ? Tip metal fitting consists of a shock-absorbing spring.
  • ■ Accessory
    Bag for housing（DA14006）
  • 交流6kV-7kV（50Hz / 60Hz）
    直流600V-7kV
  • 非球形接头
  • 音频信号和发光
  • 6R61或6F22（9V）×1个
  • AC 6kV – 7kV (50Hz/60Hz)
    DC 600V – 7kV
  • Non Ball joint
  • Audio-signaling and light emitting
  • 6R61 or 6F22(9V) × 1 pcs
  • 交流6kV-7kV（50Hz / 60Hz）
    直流1kV-7kV
  • 非球形接头
  • 音频信号和发光
  • 6R61或6F22（9V）×1个
  • AC 6kV – 7kV (50Hz/60Hz)
    DC 1kV – 7kV
  • Non Ball joint
  • Audio-signaling and light emitting
  • 6R61 or 6F22(9V) × 1 pcs
  • 交流20kV-80.5kV（50Hz / 60Hz）
  • 音频信号和发光
  • LR44（1.5V）x 2个
  • AC 20kV – 80.5kV (50Hz/60Hz)
  • Audio-signaling and light emitting
  • LR44(1.5V) x 2 pcs
  • 交流6.6kV-275kV
  • 无电池电压检测器，通过电压检测目标的能量进行操作
型号工作电压
范围（KV）		节长(m)节数最大
长度(m)		最小
长度(m)		杆径(φ)重量
(g)
WM-226-220.721.510.9120340
WM-336-33122.111.2120440
WM-77A11-77122.111.2120430
WM-77B11-771.222.511.4120490
WM-77LB11-771.322.711.5120530
WM-77C11-771.233.651.4125780
WM-154A11-154133.041.2125660
WM-154B11-1541.333.951.5125840
WM-154D11-1541.244.781.41301140
WM-154E11-1541.255.811.41351520
WM-27533-2751.244.781.41301130
WM-275E33-2751.255.811.41351510
WM-275F33-2751.267.031.42402030
WM-500LF154-5001.367.611.52402170
WM-500G154-5001.278.161.42452560

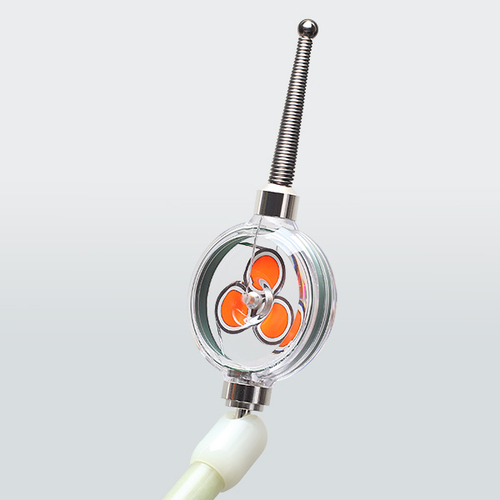

  • AC 6.6kV – 275kV
  • Battery-less voltage detector that operates by energy of the target of voltage detection
model No.working voltage
lange(kv)		length
parts(m)		quantity
of parts		length[max](m)length[min](m)rod
diamater(φ)		weight
(g)
WM-226-220.721.510.9120340
WM-336-33122.111.2120440
WM-77A11-77122.111.2120430
WM-77B11-771.222.511.4120490
WM-77LB11-771.322.711.5120530
WM-77C11-771.233.651.4125780
WM-154A11-154133.041.2125660
WM-154B11-1541.333.951.5125840
WM-154D11-1541.244.781.41301140
WM-154E11-1541.255.811.41351520
WM-27533-2751.244.781.41301130
WM-275E33-2751.255.811.41351510
WM-275F33-2751.267.031.42402030
WM-500LF154-5001.367.611.52402170
WM-500G154-5001.278.161.42452560
